三通保温旋塞阀

来源：中国泵阀网作者：中国泵阀网编辑部日期：2015/8/31 访问：

三通保温旋塞阀产品概述

BX44W三通保温旋塞阀又称三通夹套旋塞阀，是在普通三通旋塞阀的基础上，在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，二通法兰式旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。BX44W三通保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。

三通保温旋塞阀主要优点：

(1)适用于经常操作，启闭迅速、轻便。

(2)流体阻力小。

(3)结构简单，相对体积小，重量轻，便于维修。

(4)密封性能好.

(5)不受安装方向的限制，介质的流向可任意。

(6)无振动，噪声小。

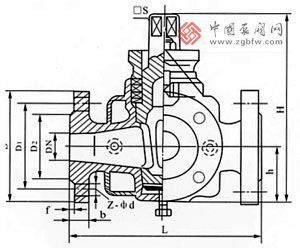

三通保温旋塞阀结构图

三通保温旋塞阀主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX44W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

三通保温旋塞阀主要零件材料

零件名称	阀体、塞子	填料
BX43W-1.0P BX43W-1.0R	不锈钢	石墨盘根+304
BX43W-1.0C	铸钢	石墨盘根+304

三通保温旋塞阀主要外形尺寸

口径（DN）	L	D	D1	D2	z-φd
20	150	105	75	55	4╳14
25	160	115	85	65	4╳14
32	190	135	100	78	4╳18
40	200	145	110	85	4╳18
50	220	160	125	100	4╳18
65	280	180	145	120	4╳18
80	300	195	160	135	4╳18
100	340	215	180	155	8╳18
125	350	245	210	185	8╳18
150	400	280	240	210	8╳23
200	450	335	295	265	8╳23
250	530	390	350	320	8╳23
300	580	440	400	368	8╳23
