序号
|
名称
|
结构特点
|
|
1
|
螺纹连接或承插焊连接直通式柱塞阀
|
1、流道：直通式
2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯
3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧
4、靠柱塞外径与密封环内经实现密封
5、该阀启闭速度较慢
|
|
2
|
对焊接连接直通式柱塞阀
|
1、流道：直通式
2、阀体、阀盖材料为铸钢
3、其他结构特点同序号1
|
|
3
|

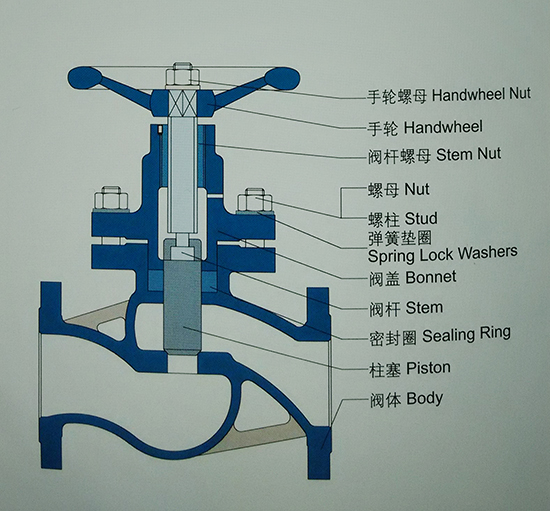

法兰连接直通式柱塞阀
|
1、流道：直通式
2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯
3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧
4、靠柱塞外径与密封环内经实现密封
5、该阀启闭速度较慢
|
|
4
|
法兰连接压力平衡直通式柱塞阀
|
1、流道：直通式
2、阀体、阀盖为铸钢件：阀杆、柱塞、隔离环为不锈钢；密封环、填料为柔性石墨或聚四氟乙烯；阀杆螺母为铜合金
3、密封环、隔离环靠阀体和阀盖的连接螺栓、螺母及弹簧垫圈压紧
4、靠柱塞的外径与密封环内径实现密封
5、柱塞为空心，上下腔有通孔，阀杆用上密封套和螺母连接，使柱塞上下腔压力平衡，启闭时省力。不过阀杆要有上密封和填料密封
6、该阀启闭速度较慢
|
|
5
|
截止阀形柱塞阀
|
1、流道：直通式
2阀体、阀盖、柱塞体为铸钢；阀杆、柱塞压环为不锈钢；密封环、填料为柔性石墨或聚四氟乙烯
3、阀体与柱塞密封环配合处镶有不锈钢衬套
4、密封环用柱塞压环压紧在柱塞体上
5、靠柱塞密封环的外径和阀体衬套的内径配合实现密封
6、阀体、阀盖用螺栓连接，密封用垫片
7、阀杆密封用填料和上密封，压紧填料就可以实现密封
8、阀杆传动用阀杆螺母，旋转手轮就可以启闭阀门
9、该种结构的柱塞阀比常规柱塞阀启闭速度快
|
|
6
|
法兰连接双阀座压力平衡直通式柱塞阀
|
1、流道：双口直通式
2、阀体、上阀盖、下阀盖均为铸钢件；阀杆，柱塞，隔离环为不锈钢；密封环，填料为柔性石墨或聚四氟乙烯
3、密封环、隔离环柱塞导向套用上、下阀盖，螺栓、螺母、弹簧垫圈压紧在阀体内
4、柱塞可在上下密封环和导向套内上下运动，导向套上设有压力平衡孔，介质压力可由小孔进入导向套下腔。靠柱塞的双密封面和阀体内的双密封环就可实现密封
5、该阀为双阀座密封柱塞阀，可通过较大流量，由于柱塞较短，启闭速度比常规的柱塞阀大些
6、阀杆密封采用上密封和填料，压紧填料压盖就可实现阀杆密封
7、阀杆螺母镶在商上阀盖上旋转手轮就可带动柱塞阀启闭
|
|
7
|
内螺纹连接直角式柱塞阀
|
1、流道：直角式
2、其他结构特点见序号1
|
|
8
|
法兰连接直角式柱塞阀
|
1、流道：直角式
2、其他结构特点见序号 3
|
|
9
|
法兰连接压力平衡直角式柱塞阀
|
1、流道：直角式
2、其他结构特点见序号 4
|
