当前位置:中国泵阀网首页 > 供应信息 > 气动装置 > GT系列气动执行器
【 供应】 GT系列气动执行器 普通会员

GT系列气动执行器
价格说明: 电话咨询
在线咨询
在线询盘

最小起订: 0台 联系电话: 86-0577-67985566
所在地区: 浙江 温州市 发布时间: 2013年1月15日
供货能力: 0台 有效时间: 2013年4月15日



浙江瑞达自控阀门有限公司

最新供应  公司介绍
联 系 人: 金松景 先生
经营模式: 生产型
主营生产: 气动阀门.气动执行器.蜗轮箱
公司网站:http://www.cnrdv.com
该企业共有 1 条与“气动装置”相关的供应信息 点击查看更多

  详细说明

GT系列气动执行器产品属性:
GT系列气动执行器详细说明:

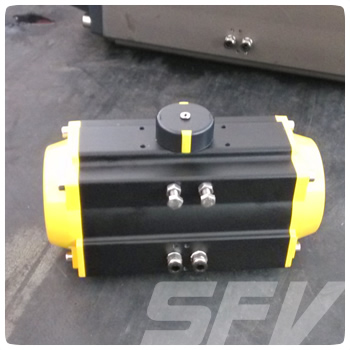

GT系列气动执行器
概术 GT系列气动执行器以压缩空气为动力,是开启和关闭角行程系列阀门的驱动装置。是实现管道远距离集中或单独控制工业自动化管路的理想装置。特点
1、紧凑的双活塞齿条式结构,啮合精确,效率高,输出扭矩恒定。
2、铝制缸体、活塞及端盖,与同规格结构的执行器相比重量最轻。
3、缸体为挤压铝合金,经硬质阳极氧化处理,内表面质地坚硬,强度,硬度高。采用低摩擦材料制成的滑动轴承,避免了金属间的相互直接接触,摩擦系数低,转动灵活,使用寿命长。
4、气动执行器与阀门连接符合ISO5211标准
5、气源孔符合NAMUR标准。
6、气动执行器底部轴装配孔(符合ISO5211标准)成双四方形,便于带方杆的阀线性或45°转角安装。
7、输出轴的顶部和顶部的孔符合NAMUR标准。
8、两端的调整螺钉可调整阀门的开启角度。
9、相同规格的有双作用式、单作用式(弹簧复位)。
10、可根据阀门需要选择方向,顺时针或逆时针旋转。
11、根据用户需要安装电磁阀、定位器(开度指示)、回信器、各种限位开关及手动操作装置。
主要技术参数
使用介质 清洁、干燥、且不含腐蚀性的压缩空气类
工作气源压力 0。4-0。7Mpa
工作环境温度 标准型:-20—80 高温型:-20—180
回转角度 903
电磁阀电源 AC220V或DC24V,也可按用户需求
作用型式 双作用、单作用
双作用式输出扭矩表
规格\项目 输出扭矩(N.m)
0.4MPa 0.5MPa 0.6MPa 0.7MPa
GT52 15.6 19.5 23.4 27.3
GT63 23.2 29 34.8 40.6
GT75 40 50 60 70
GT83 56 70 84 98
GT92 77.6 97 116.4 135.8
GT110 112.8 141 169.2 197.4
GT118 168 210 252 294
GT127 220 275 320 385
GT160 440 550 660 770
GT190 734 917 1101 1284
GT210 948 1185 1422 1659
GT254 1740 2175 2610 3045
GT255 2172 2715 3258 3801
GT300 3136 3921 4705 5489

单作用式输出扭矩表
型号 弹簧扭矩 弹簧复位扭矩 型号 弹簧扭矩 弹簧复位扭矩
0.4MPa 0.5MPa 0.6MPa 0.7MPa 0.4MPa 0.5MPa 0.6MPa 0.7MPa
GT52 2K 4.0 8.9 12.8 16.7 20.7 GT110 2K 30.5 65.3 93.5 121.7 149.9
3K 6.0 5.6 9.5 13.4 17.3 3K 45.7 41.6 69.8 98 126.2
4K 8.0 2.3 6.2 10.1 14.0 4K 60.9 17.9 46.1 74.3 102.5
5K 10.0 6.8 10.7 5K 76.2 22.3 50.5 78.7
6K 12.0 3.5 7.4 6K 91.4 26.8 55
GT63 2K 6.4 14.0 19.8 25.6 31.4 GT118 2K 42 97.4 139.4 181.4 223.4
3K 9.6 9.4 15.2 21.0 26.8 3K 63 62.1 104.1 146.1 188.1
4K 12.8 4.8 10.6 16.4 22.2 4K 84 26.8 68.8 110.8 152.8
5K 16.0 6.0 11.8 17.6 5K 105 33.5 75.5 117.5
6K 19.2 1.4 7.2 13.0 6K 126 40.2 82.2
GT75 2K 9.6 22.3 32.3 42.3 52.3 GT127 2K 50.0 136.0 191.0 246.0 301.0
3K 14.4 13.5 23.5 33.5 43.5 3K 75.0 94.0 149.0 204.0 259.0
4K 19.2 4.6 14.6 24.6 34.6 4K 100 52.0 107. 162.0 217.0
5K 24.0 5.7 15.7 25.7 5K 125 10.0 65.0 120.0 175.0
6K 28.8 6.9 16.9 6K 150 23.0 78.0 133.0
GT83 2K 12.8 34.8 48.8 62.8 76.8 GT160 2K 104. 284.5 394. 5 504.5 614.5
3K 19.2 24.2 38.2 52.2 66.2 3K 156. 206.7 316.7 426.7 536.7
4K 25.6 13.6 27.6 41.6 55.6 4K 208.. 129 238.0 349.0 459.0
5K 32.0 3.0 17.0 31.0 45.0 5K 260 51.2 161.2 271.2 381.2
6K 38.4 6.4 20.4 34.4 6K 312. 83.5 193.5 303.5
GT92 2K 18.4 46.8 66.2 85.6 105.0 GT210 2K 212.8 640.4 877.4 1114.4 1351.4
3K 27.6 31.4 50.8 70.2 89.6 3K 319.2 486.6 723.6 960.6 1197.6
4K 36.8 16.0 35.4 54.7 74.2 4K 425.6 332.8 569.8 806.8 1043.8
5K 46.0 19.9 39.3 58.7 5K 532.0 179.0 416.0 653.0 890.0
6K 55.2 4.5 23.9 43.3 6K 638.4 25.2 262.2 499.2 736.2
传动结构原理  当压缩空气从图1所示A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)真线运动,活塞上的齿条带动旋转轴上的齿轮时针方向转动90°,阀门即被打开。此时气动执行器两端的气体随B管咀排出。反之,当压缩空气从图1所示B管咀进入气动执行器的两端时,气体推动双活塞向中间直线运动,活塞上的齿条旋转轴上的具轮顺时针方向转动90°,阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求,气动执行器可装置成与标准型相反的传动原理,即旋转轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门,断气进靠弹簧力关闭阀门.

  相关产品 查看更多>>

不锈钢气动执行器
不锈钢气动执行器

Q641F-10
Q641F-10

AT气动执行器机构
AT气动执行器机构

GT气动执行器
GT气动执行器

ZS气动执行器
ZS气动执行器

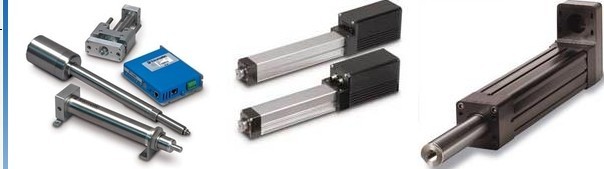

无杆气缸拉线气缸导杆气杠-Tol-O-Matic无杆气缸
无杆气缸拉线气缸导杆气杠-Tol-O-Matic无杆气缸

 深圳恒泰讯MAXSTI气动执行机构
深圳恒泰讯MAXSTI气动执行机构

生产气缸GPM32GPM40GPM50GPM63GPM80GPM100缸径
生产气缸GPM32GPM40GPM50GPM63GPM80GPM100缸径

气动电磁阀成套应用,阀门回讯器,蝶阀成套
气动电磁阀成套应用,阀门回讯器,蝶阀成套

宏华绞车离合器LT1170-250T宝鸡钻机传动离合器LT600-125T
宏华绞车离合器LT1170-250T宝鸡钻机传动离合器LT600-125T

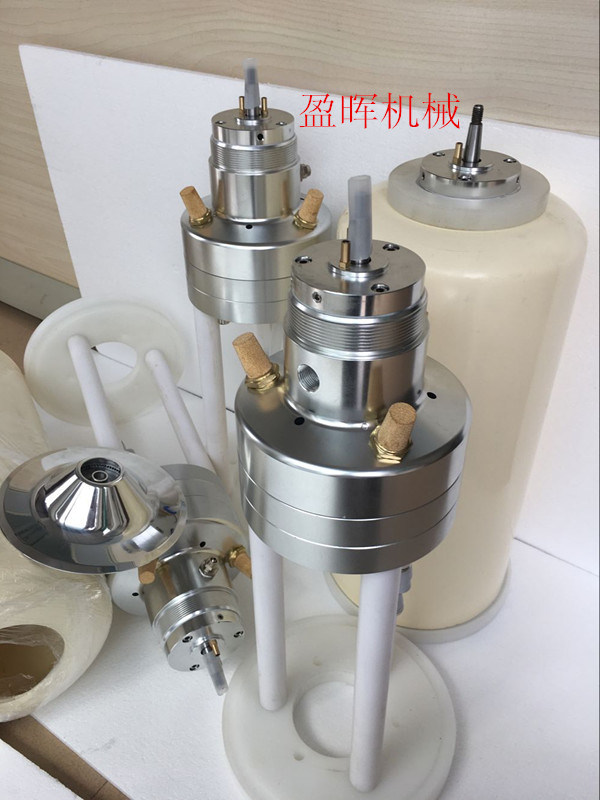

DISK静电喷漆雾化器
