当前位置：中国泵阀网首页 > 供应信息 > 蝶阀 > 国标氟衬里蝶阀
【 供应】 国标氟衬里蝶阀 VIP会员

国标氟衬里蝶阀
产品型号：D71F46
 价格说明： 电话咨询
在线咨询
 在线询盘

最小起订： 0台 联系电话： 15888482010
所在地区： 浙江 温州市 发布时间： 2024年4月19日
供货能力： 0台 有效时间： 2024年7月18日



百强阀门集团有限公司_高温高压电站阀_闸阀_截止阀

最新供应  公司介绍
联 系 人： 潘经理 先生
经营模式： 生产型
主营生产： 球阀，闸阀，截止阀，止回阀，蝶阀，电站阀等通用阀门
公司网站：http://www.baiqiang.com
该企业共有 9 条与“蝶阀”相关的供应信息 点击查看更多

　　详细说明

国标氟衬里蝶阀产品属性：
型号：D71F46
材质：碳钢
连接方式：对夹
结构形式：其他
公称通径：15-2500
适用介质：油品
压力环境：高压
工作温度：高温
标准：国标
流动方向：单向
驱动方式：手动
零部件及配件：配件
用途：截止
类型(通道位置)：直通式
国标氟衬里蝶阀详细说明：
产品详细介绍
执行标准
设计规范 结构长度 连接法兰 试验 &与检验 产品标识 售货规范
GB/T12238 GB/T 12221 JB/T78 JB/T79 GB/ 13927 GB/ 12220 JB/7928
压力试验 MPa
公称压力 PN(Lb) 0.6 1.0 1.6 2.5
强度试验 0.9 1.5 2.4 3.75
水密封试验 0.66 1.1 1.76 2.75
气密封试验 0.4-．7
性能规范
衬里 /座 代号 适用温度℃ 适用介质
PTFE(F4) F4 ≤180 除熔融碱金属，元素氟外
的各种浓度的酸、碱、盐、王
水、有机酸等强腐蚀性介质。
PCTFE(F3) F3 ≤120
FEP(F46) F46 ≤160
PFA(可溶性F4) FA ≤180
PVDF(F2) F2 ≤100
RPTFE(RF4) FR4 ≤180
主要零部件材料
零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
阀体 HT250 WCB CF8 CF8M CF3 CF3M
蝶板 WCB CF8 CF8M CF3 CF3M
阀杆 1Cr13 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
衬里 /座 PTFE(F4)、 PcTFE(F3)、FEP(F46)、PFA(可溶性F4)
紧固销 2Crl3 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
填料 PTFE(F4) PTFE(F4) PTFE(F4)
填料压盖 WCB CF8 CF8M CF3 CF3M
支架 WCB CF8 CF8
紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
螺母 45 OCr18Ni9 0Cr18Ni9

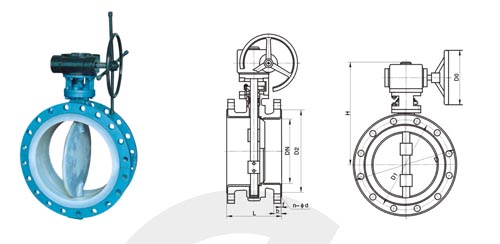

主要外形和连接尺寸
DN
(mm) 		NPS
(inch) 		L D D1 D2 f b n-φd W Do H WT(Kg)
PN 0.6MPa
40 11/2 106 130 100 80 3 16 4-φ14 160 140 10
50 2 108 140 110 90 3 16 4-φ14 200 160 12
65 21/2 112 160 130 110 3 16 4-φ14 250 160 13
80 3 114 185 150 125 3 18 4-φ18 260 170 14
100 4 127 205 170 145 3 18 4-φ18 300 180 16
125 5 140 235 200 175 3 20 8-φ18 300 275 18
150 6 140 260 225 200 3 20 8-φ18 200 295 38
200 8 152 315 280 255 3 22 8-φ18 200 320 74
250 lO 250 370 335 3lO 3 24 12-φ18 240 385 105
300 12 270 435 375 362 4 24 12-φ23 240 390 142
350 14 290 485 445 412 4 26 12-φ23 240 460 179
400 16 310 535 495 462 4 28 16-φ23 280 510 220
450 18 330 590 560 518 4 28 16-φ23 280 540 268
500 20 350 640 600 568 4 30 16-φ23 320 570 378
600 24 390 755 705 670 5 30 20-φ25 320 660 608
700 28 430 860 8lO 775 5 32 24-φ25 360 710 1050
800 32 470 975 920 880 5 34 24-φ30 360 780 1320
900 36 5lO 1075 1020 980 5 36 24-φ30 380 885 1795
1000 40 550 1175 1120 1080 5 36 28-φ30 400 990 1900
PN 1.0MPa
40 11/2 106 145 110 85 3 18 4-φ18 160 140 10
60 2 108 160 125 100 3 20 4-φ18 200 160 12
65 21/2 112 180 146 120 3 20 4-φ18 260 165 14
80 3 114 195 160 135 3 22 4-φ18 250 170 16
100 4 127 215 180 155 3 22 8-φ18 300 180 18
125 5 140 245 2lO 185 3 24 8-φ18 300 275 20
150 6 140 280 240 2lO 3 24 8-φ23 200 295 38
200 8 152 335 295 265 3 26 8-φ23 200 320 74
250 10 250 390 350 320 3 28 12-φ23 240 385 105
300 12 270 440 400 368 4 28 12-φ23 240 390 142
350 14 290 500 460 428 4 30 16-φ23 240 460 179
400 16 310 565 516 482 4 32 16-φ25 280 510 220
450 18 330 615 565 532 4 32 20-φ25 280 540 268
500 20 350 380 620 585 4 34 20-φ25 320 570 378
600 24 390 780 725 685 5 36 20-φ30 320 660 608
700 28 430 895 840 800 5 40 20-φ30 360 710 1050
800 32 470 1010 950 905 5 44 24-φ34 360 780 1320
900 36 510 1110 1050 1005 5 46 28-φ34 380 885 1795
1000 40 550 1220 1160 1115 5 50 28-φ34 400 990 1900
