产品用途：阻断外部火焰窜入存有易燃易爆气体的设备、管道内，阻断火焰蔓延。
工作原理：阻火器通过热导体的狭小孔隙时由于热量损失而熄灭的原理设计制造。
适用介质：汽油、煤油、轻柴油、笨、甲笨、原油等油品；乙炔、氧气、氮气、天然气、氢气、煤气瓦斯、尾气、沼气等；火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上
工作温度：-40℃-550℃；
主体材质：铸钢、不锈钢、304、304L、316、316L等；
连接方式：法兰；焊接；螺纹；
制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等；
公称压力：1.6MPa-6.4MPa；
****等级：BS5501:ⅡA、ⅡB、ⅡC；
性能测试：
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
阻爆燃阻火器尺寸：GB PN1.6MPa
公称口径
DN（mm）
|
重量（K
G/台）
|
外形尺寸（mm）
|
L
|
H
|
D
|
K
|
n-d
|
15
|
5
|
125
|
142
|
95
|
65
|
4*14
|
20
|
5
|
125
|
142
|
105
|
75
|
4*14
|
25
|
6
|
130
|
155
|
115
|
85
|
4*14
|
32
|
8
|
150
|
168
|
135
|
100
|
4*18
|
40
|
9.5
|
170
|
180
|
150
|
110
|
4*18
|
50
|
12
|
190
|
200
|
165
|
125
|
4*18
|
65
|
15.5
|
205
|
210
|
180
|
145
|
8*18
|
80
|
19
|
220
|
220
|
200
|
160
|
8*18
|
100
|
22
|
240
|
240
|
220
|
180
|
8*18
|
125
|
32
|
280
|
260
|
245
|
2010
|
8*18
|
150
|
41
|
330
|
285
|
285
|
240
|
8*22
|
200
|
58
|
380
|
325
|
340
|
295
|
12*22
|
250
|
80
|
450
|
365
|
405
|
355
|
12*26
|
300
|
120
|
520
|
400
|
460
|
410
|
12*26
|
350
|
-
|
595
|
420
|
520
|
470
|
16*26
|
400
|
-
|
645
|
450
|
580
|
525
|
16*30
|
450
|
-
|
710
|
480
|
640
|
585
|
20*30
|
500
|
-
|
780
|
520
|
715
|
650
|
20*33
|
600
|
-
|
895
|
550
|
840
|
770
|
20*36
|
美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准：
260
规格
|
安装尺寸（mm）
|
D
|
K
|
L
|
H
|
N-d
|
3/4"
|
98
|
70
|
130
|
160
|
4×15
|
1
|
108
|
79.5
|
135
|
160
|
4×15
|
5/4"
|
117
|
89
|
155
|
180
|
4×15
|
3/2"
|
127
|
98.5
|
170
|
200
|
4×15
|
2"
|
152
|
120.5
|
195
|
220
|
4×19
|
5/2"
|
178
|
139.5
|
220
|
220
|
4×19
|
3"
|
190
|
152.5
|
250
|
250
|
4×19
|
4"
|
229
|
190.5
|
295
|
8×19
|
5"
|
254
|
216
|
360
|
300
|
8×22
|
6"
|
279
|
241.5
|
430
|
360
|
8×22
|
8"
|
343
|
298.5
|
520
|
420
|
8×22
|
阻爆燃阻火器标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1996《石油储罐阻火法》。

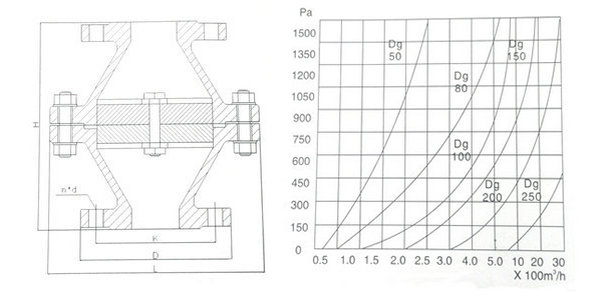

阻爆燃阻火器结构示意图及通气量与压力降性能曲线：
阻爆燃阻火器维修与保养：
1、按说明书指示执行。
2、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
3、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
4、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
5、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
