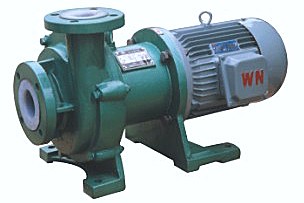

衬氟磁力泵概述:
衬氟磁力泵防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化 剂等腐蚀介质而毫不受损。
衬氟磁力泵特点:
衬氟磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。
衬氟磁力泵优点:
优势就是采用内外磁力间接驱动,完全取消了传统离心式泵的轴封,内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离,从而真正达到了零泄漏输送,对于输送易燃、易爆、易挥发及贵重的液体输送更为放心,真正避免了使用过程中的维护工作。
衬氟磁力泵工作原理:
衬氟磁力泵驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
衬氟磁力泵坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。
衬氟磁力泵主要用途:
衬氟磁力泵广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。使用温度:-20℃至100℃。
结构与材料
性能与参数表:
型 号
|
流量(m³/h)
|
扬 程
(m)
|
汽蚀余量
(m)
|
转 速
(r/min)
|
口径Ø (mm)
|
电机功率
(Kw)
|
进口
|
出口
|
IMD40-25-150F
|
6
|
30 |
3 |
2900 |
40 |
25 |
3/4 |
IMD40-25-160F
|
6
|
34 |
3 |
2900 |
40 |
25 |
3/4 |
IMD40-25-170F
|
6
|
39 |
3 |
2900 |
40 |
25 |
3/4 |
IMD40-25-185F |
1 |
40 |
3 |
2900 |
40 |
25 |
3/4 |
IMD50-40-140F
|
15
|
26
|
3.5
|
2900
|
50
|
40
|
4/5.5
|
IMD50-40-150F |
15 |
30 |
3.5 |
2900 |
50 |
40 |
4/5.5 |
IMD50-40-160F |
15 |
35 |
3.5 |
2900 |
50 |
40 |
4/5.5 |
IMD50-40-165F
|
15
|
39
|
3.5
|
2900
|
50
|
40
|
4/5.5
|
IMD50-32-195F |
7 |
50 |
3.5 |
2900 |
50 |
32 |
7.5 |
IMD50-32-200F |
12.5 |
50 |
3.5 |
2900 |
50 |
32 |
7.5 |
IMD65-50-130F
|
30
|
19
|
4
|
2900
|
65
|
50
|
5.5/7.5
|
IMD65-50-165F
|
30
|
33
|
4
|
2900
|
65
|
50
|
5.5/7.5
|
IMD65-40-200F |
25 |
50 |
4 |
2900 |
65 |
40 |
11/15 |
IMD80-65-120F
|
60
|
17
|
4
|
2900
|
80
|
65
|
11/15
|
IMD80-65-140F |
60 |
25 |
4 |
2900 |
80 |
65 |
11/15 |
IMD80-50-200F |
50 |
50 |
5 |
2900 |
80 |
50 |
18.5 |
IMD100-80-160F
|
100
|
32
|
5
|
2900
|
100
|
80
|
30
|
IMD100-80-180F
|
100
|
40
|
5
|
2900
|
100
|
80
|
30
|
