一、     概述

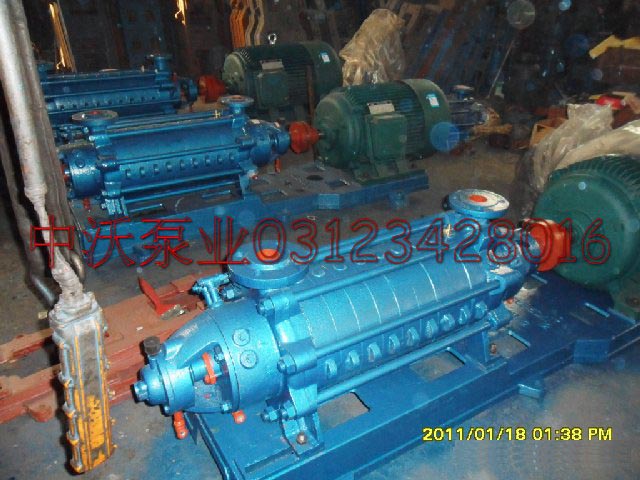

1）    D型和DG型泵是卧式多级离心泵。它适合于输送清水（含杂质量小于1％.颗粒度小于0.1毫米）及物理化学性质类似于清水的其他液体

D型泵输送介质温度不大于80℃，它适用于矿山排水和工厂，城市供水等场合。

DG性泵输送介质温度不大于105℃，它适用于小型锅炉给水或输送类似的热水等场合

2）本型系列性能范围（按规定）

流量：6.3-450米³/时

扬程：50-650米

3）型号意义说明

D—— 多级卧式离心泵
    DG—— 多级锅炉给水泵
     155 ——流量为m/h
     67 ——单级扬程m
      9—— 级数

二、     结构说明

本型泵主要由壳体部分、转子部分、平衡机构、轴承部分及密封部件组成

１．壳体部分

壳体部分主要由吸入段、中段、输出段、导叶、轴承体等用螺栓联接而成。泵的选装方向，从驱动端看泵为顺时针方向。进水段的吸入口成水平方向，出水段的出口垂直向上。

２．转子部分

转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件采用平键和轴套螺母紧固使之与轴成为一体，整个转子由两端轴承支撑在泵体中，转子部件中叶轮数量是根据泵的级数确定的。

３．平衡机构

平衡机构有平衡环、平衡套、平衡盘及平衡管路等组成。

４．轴承部分

轴承部分主要由轴承体和轴承组成。本型泵轴承有滑动轴承和滚动轴承两种。轴承均不承受轴向力，泵在运行中，转子部分在泵壳体内应能自由的轴向滑动，不能采用向心球轴承泵的密封及冷却

转子部分中的吸入段、中段、吐出段和导叶的结合面涂以二硫化钼润滑脂密封。

转子部分与固定部分之间靠密封环、导叶套、填料等密封。当密封环和导叶套的磨损程度已影响到泵的工作性能时，应予以及时更换。本型号泵在使用时，填料环的位置安放要正确。
