厦门双特阀门厂有限公司F643X气动扇形盲板阀详细资料：

一、产品概述：
自动扇形盲板阀系列是耐斯特阀门公司在F43CX型扇形盲板阀的基础上，根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。
本系列自动扇形盲板阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采用不同的结构形式，以适应用户的能源条件、环境条件和工况条件的要求。
本系列自动扇形盲板阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。本阀连接尺寸符合GB2555-81PN2.5标准；检测方法符合GB/T13927-92标准。
二、产品特点及工作原理：
F643X气动扇形盲板阀，又称气动扇形眼镜阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

主要性能规范：

主要零件材料：

选用须知：

1.选用时 请根据工艺介质温度，确定所需温度等级。

2.扇形盲板阀型号及温度标注方法：F643X-0.5PXX或F743-0.5PXX。工作温度120℃，标注P12；工作温 度250℃，标注P25：工作温度300℃，标注P30。

3.气动、液动扇形盲板阀均备有手动和电动两种操作站。选用时请注明。

4.扇形盲板阀中的伸缩器不能代替管路中的应设有的膨胀器。管道由于热胀冷缩等因素产生的外力，不得传导至本阀，以防止 对阀门产生推拉、扭曲、影响阀门的工作性能。

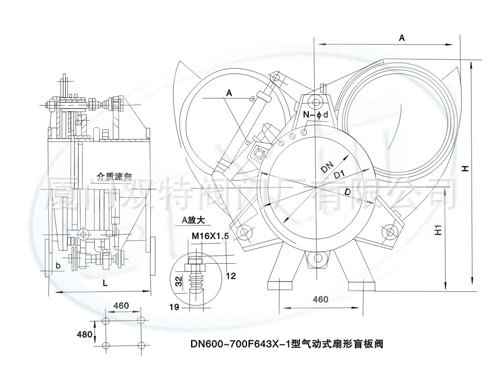

主要结构尺寸：

注意事项：因产品的型号、规格不同，部分产品网上价格仅供参考，具体产品价格请联系咨询。未经咨询恕不发货。且由于运输方式及时效性问题，具体物流方式和费用由买卖双方协商决定。
