当前位置:中国泵阀网首页 > 供应信息 > 调节阀 > 电动四氟密封调节阀
【 供应】 电动四氟密封调节阀 VIP会员

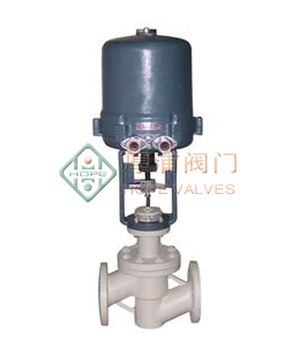

电动四氟密封调节阀
产品型号:HPZDLPF
价格说明: 1200元/台
在线咨询
在线询盘

最小起订: 1台 联系电话: 86-021-51877106
所在地区: 上海 浦东新区 发布时间: 2020年8月5日
供货能力: 1000台 有效时间: 2021年8月5日



上海厚浦阀门有限公司_电磁阀

最新供应  公司介绍
联 系 人: 杨忠义 先生
经营模式: 生产型
主营生产: 电磁阀、调节阀、蝶阀、球阀等
公司网站:http://www.sh-hope.com
该企业共有 23 条与“调节阀”相关的供应信息 点击查看更多

  详细说明

电动四氟密封调节阀产品属性:
型号:HPZDLPF
材质:不锈钢
连接方式:法兰
公称通径:DN20-150
适用介质:弱酸碱介质
压力环境:常压
流动方向:单向
驱动方式:电动
零部件及配件:配件
类型(通道位置):先导式
标准:国标
电动四氟密封调节阀详细说明:

HPZDLPF型电子式电动衬氟单座调节阀

    HPZDLPF型电子式电动衬氟单座调节阀是一种四氟波纹管密封阀。它由3610(3810)型电子式执行机构和直通单座衬氟塑阀本体两部份组成。由于该阀接触介质的部位采用高压注塑工艺,衬有能耐腐蚀介质(如盐酸、硫酸、硝酸、氢氟酸等)和耐老化的聚全氟乙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广泛适用于化工、石油、冶金、医药等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。



基本结构

从上述结构图上可看出,所有阀内件金属部件均不与介质接触



特点

1、耐腐蚀:阀体内腔、阀座、阀杆均包衬2.53mm厚的F46,能耐酸、碱,耐强腐蚀。

2、密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏。

3、泄漏量小:由于阀芯、阀座是软密封,故泄漏量达GB/T4213-92VI级标准,或无泄漏。

4、采用电子式电动行机构,体积小,重量轻,调节精度高。



主要零件材质

零件名称

材质

零件名称

材质

阀体

WCB

衬里

F46

波纹管

PTFE

阀芯

PTFE

阀盖

WCB

阀杆

304



主要技术参数

公称通径DN(mm)

G3/4

20

25

32

40

50

65

80

100

150

阀座直径DN(mm)

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

额定流量

系数Kv

等百分比



8

12

20

32

50

70

100

240

直线

0.08

0.12

0.20

0.32

0.50

0.80

1.2

2

3.2

5

10

16

25

38

63

80

120

300

公称压力

PN(MPa)

1.0      1.6      2.5



361LSA-08

361LSA-08

361LSA-20

361LSB-30/50

361LSBC-65

输出力N

800

800

2000

3000/5000

6500

行程mm

10

1016

25

40

60



4~20mA

工作温度

-20 ~ +150

固有可调比R

301

设计选型注意事项

1、在强腐蚀介质选用阀门时,首先要考虑衬氟阀,我们进行过成本核算以及多处用户走访,在强腐蚀环境中若采用316阀体+哈氏合金,其成本至少是同口径衬氟阀门的3-4倍,而且往往阀内件腐蚀后,而阀体几乎还是新的,浪费特别严重,还不如直接选衬氟阀,哪怕定期更换都划算。

2、尽量不要选隔膜阀,因为隔膜阀有一个极不可靠的运动部件-隔膜,由于控制阀动作频繁,隔膜即要受介质压力、介质冲刷、介质腐蚀、上下动作膜室增压降压,隔膜很容易发生疲劳而折裂,又加上隔膜阀往往没填料,其隐患就更大了。(手动隔膜阀由于动作次数较小上述情况有所改善)

3、在流通能力允许的情况下,可用衬氟单座调节阀代替衬氟球阀。因为衬氟球阀在转动过程中,若由于存在着巨大的磨擦与撕扯,球体与阀座上的F46容易损坏。而衬氟单座调节阀属于接触密封,即使磨损也会自动补偿,保证及时密封。

4、衬氟单座调节阀不能用于真空环境中。因为真空会导致F46吸引松弛。



外形尺寸及重量

公称通径DN(mm)

3/4

20

25

32

40

50

65

80

100

150

L

150

150

160

180

200

230

290

310

350

480

A

225

225

225

225

225

225

255

255

270

310

H

401

450

485

495

523

523

697

699

699

817

H1

50

65

70

80

71

88

102

140

170

190

重量Kg

17

17

19

21

28

31.5

54

64

85

185

注:法兰连接尺寸符合GB9113-2000标准。也可按用户要求提供HG2059220635-97ANSIJISJPI美国和日本标准。



    型号编制说明

HP

ZDLPF

W

16

P

K

E

DN100

D

公司

代号

产品名称

阀盖型式

公称

压力

阀体材质

动作方式

特殊功能

公称

通径

执行器类

厚浦

阀门

电子式

电动衬氟

单座调节阀

标准型略

16:1.6Mpa

C:碳钢

(通常略)

K:电开

无略



R:3810/3610

(3810常略)



W:波纹管密封型



P:不锈钢

B:电关

E:防爆



D:PS系列







R316/316L



Q:调节切断型







订货须知

订货时请用户提供以下资料:

·调节阀名称、型号、用途

·公称通径(mm)、公称压力(MPa)、工作温度及范围(一定要注明)

·阀前压力,阀后压力

·介质名称及状态,介质流量

·阀体法兰标准(不指明时我公司按GB9113-2000规定供货)

·阀体结构长度(法兰面距L)(不指明时我公司按GB12221-89规定供货)

·电动执行机构是否防爆

·是否要指定电动执行机构生产厂家
