1.潜水电泵的介绍、用途

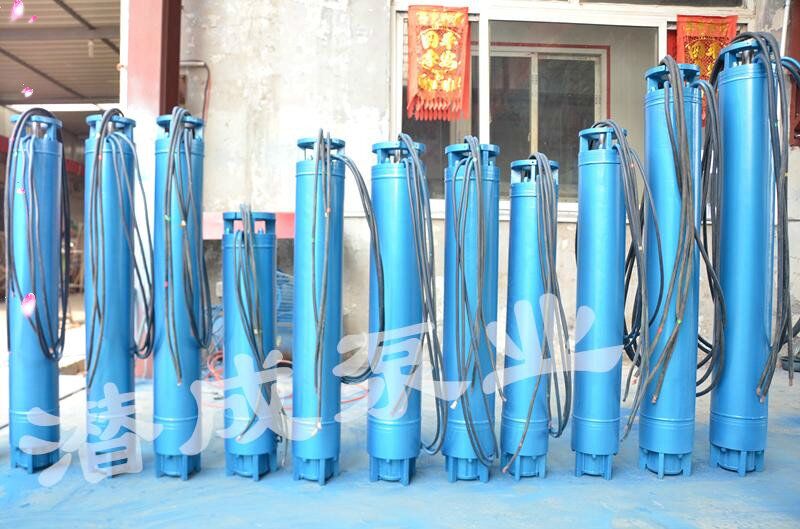

井用潜水电泵是由YQS型潜水三相异步电动机和QJ型潜水泵组成，泵头是由多个叶轮组成也可称为离心式多级潜水泵。是从深井中提水的重要设备，使用时整个潜水电泵机组完全浸入水中工作，把地下水提取到地表，广泛用于从深井中提取生活用水；城市、工矿企业给排水，工业冷却；农业排灌、园林喷灌；海水提升、填海造地真空预压降水，潜热水电泵还可用于地热的开发利用、温泉洗浴、供暖系统等。

2、潜水电泵的主要特点

潜水电机、潜水泵为独立分体设备，工作时通过联轴器直接连为一体潜入水中，其特点为：无噪音、不污染水质、不需要泵房建筑，结构简单紧湊、体积小、重量轻，安装、使用、维护方便，效率高、运转安全可靠等。）产品结构说明：

①、电机为充水湿式潜水三相异步电动机，电机腔内充满洁净清水，用于冷却电机和润滑轴承，电机底部的调节套用于调整由于电机温升变化引起的机体内部水的胀缩压差。

②为了防止井水中的砂粒进入电机内部，电机上端轴伸处装有两个油封，并安装一甩砂环，组成防砂结构。

③为了防止启动时水泵轴上窜，水泵轴和电机轴由联轴器联为一体，并在电机下部安装上止推轴承。

④电机和水泵轴承的润滑均为水润滑。

⑤电机定子绕组采用优质耐水绕组线，并根据环境水温的不同，采用不同耐高温等级的绕组线。

⑥潜水泵为单吸多级立式离心泵。

⑦潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。

⑧高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
