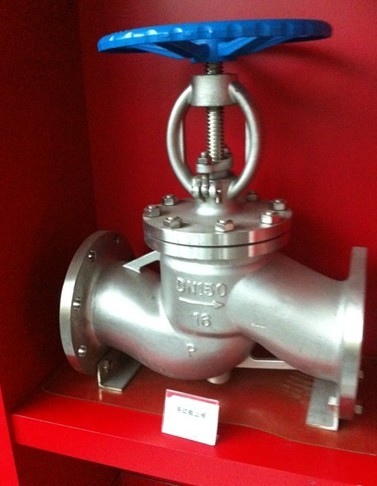

不锈钢法兰截止阀
国标不锈钢截止阀 GB Stainless Steel Globe Valve
很荣幸为您介绍不锈钢法兰截止阀，不锈钢法兰截止阀的型号为J41W-16P，不锈钢法兰截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道主要使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。下面是上海凯豪阀门制造有限公司 温州凯豪阀门厂为您精选的国标截止阀系列不锈钢法兰截止阀产品， J41W-16P,J41W-25P,J41W-40P,J41W-64P不锈钢法兰截止阀拥有先进的阀座，凯豪阀门集聚多年截止阀制造经验而设计，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误
不锈钢法兰截止阀主要特点： Chief Feature
1.流线型，明杆带支架 1.Streamline outside screw and yoke
2.中法兰螺栓连接 2.Bolted bonnet
3.活套连接阀瓣 3.Loose disc
4.升降阀杆与手轮 4.Rising stem and hand wheel
5.支架与阀盖一体式 5.Yoke integral with bonnet
6.伞齿轮操作选配 6.Avail able with gear operator
7.标准法兰连接 7.Flanged ends
不锈钢法兰截止阀产品规范Product Specification
产品规范
Product
Specification
|
设计规范
Design Spec
|
结构长度
Face to Face
|
连接法兰
Flanged End
|
试验与检验
Test &Check
|
压力-温度Pressure-Temp
|
产品标识Marking
|
供货规范
Supply
|
GB/T 12235
|
GB/T 12221
|
JB/T 79
|
JB/T 9092
|
GB/T 9131
|
GB/T 12220
|
JB/T 7928
|
不锈钢法兰截止阀主要零部件材料Main Part Material
零件名称
|
零部件材料Part Material
|
Part Name
|
阀体/阀盖
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
Body/Bonnet
|
阀瓣
|
WCB
|
25Cr2MoV
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
Disk
|
阀杆
|
2Cr13
|
25Cr2MoV
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
Stem
|
填料
|
柔性石墨/ Flexible Graphite
|
聚四氟乙烯/PTFE
|
Packing
|
垫片
|
18-8柔性石墨/18-8Flexible Graphite
|
Gasket
|
螺栓
|
35/35CrMo
|
25Cr2MoV
|
1Cr18Ni9Ti
|
1Cr18Ni9
|
Bolt
|
适用温度
|
-29~425℃
|
-29~425℃
|
-40~200℃
|
-40~200℃
|
Suitable Temp
|
适用介质
|
水，油品，蒸汽
Water，Oil，Steam
|
蒸汽，油品
Steam，Oil
|
硝酸类
Nitric Acid
|
醋酸类
Acetic Acid
|
Suitable
Medium
|
主要外形和连接尺寸Main External And Connection Dimension 单位Unit：mm
产品型号
Type
|
公称通径DN
|
PN1.6MPa
|
WT（kg）
|
L
|
D
|
D1
|
D2
|
b
|
z-Фd
|
H
|
D0
|
J41
|
J941
|
J41H-16C
J41Y-16C
J41B-16C
J41W-16P
J41Y-16P
J41Y-16R
J41Y-16I
J941H-16C
J941Y-16C
J941B-16C
J941W-16P
J941Y-16P
J941Y-16R
J941Y-16I
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Ф14
|
218
|
120
|
4.8
|
5.2
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Ф14
|
258
|
140
|
6.5
|
7.1
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Ф14
|
275
|
160
|
7.0
|
7.4
|
32
|
180
|
135
|
100
|
78
|
15
|
4-Ф18
|
280
|
160
|
8.2
|
8.5
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Ф18
|
330
|
200
|
11.0
|
12.5
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Ф18
|
350
|
200
|
14.5
|
20
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Ф18
|
380
|
240
|
21.5
|
25
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Ф18
|
400
|
240
|
27
|
35
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Ф18
|
415
|
280
|
30
|
50
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Ф18
|
460
|
320
|
84
|
75
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Ф23
|
510
|
360
|
91
|
100
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Ф23
|
710
|
360
|
148
|
210
|
250
|
730
|
405
|
355
|
320
|
30
|
12-Ф23
|
786
|
450
|
405
|
446
|
300
|
850
|
460
|
410
|
375
|
30
|
12-Ф23
|
925
|
500
|
610
|
648
|
主要外形和连接尺寸Main External And Connection Dimension 单位Unit：mm
产品型号
Type
|
公称通径DN
|
PN2.5MPa
|
WT
（kg）
|
L
|
D
|
D1
|
D2
|
b
|
z-Фd
|
H
|
D0
|
J41H-25
J41Y-25
J41B-25
J41W-25P
J41Y-25P
J41Y-25R
J41Y-25I
J941H-25
J941Y-25
J941B-25
J941W-25P
J941Y-25P
J941Y-25R
J941Y-25I
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Ф14
|
218
|
120
|
5
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Ф14
|
258
|
140
|
6.9
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Ф14
|
275
|
160
|
7.4
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Ф18
|
280
|
180
|
8.5
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Ф18
|
330
|
200
|
12.5
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Ф18
|
350
|
240
|
16
|
65
|
290
|
180
|
145
|
120
|
22
|
8-Ф18
|
400
|
280
|
25
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Ф18
|
355
|
280
|
30
|
100
|
350
|
230
|
190
|
160
|
24
|
8-Ф23
|
415
|
320
|
34.5
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Ф25
|
460
|
400
|
89
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Ф23
|
510
|
400
|
98
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Ф25
|
710
|
400
|
170
|
250
|
650
|
425
|
370
|
332
|
36
|
12-Ф30
|
786
|
450
|
446
|
300
|
750
|
485
|
430
|
390
|
40
|
12-Ф30
|
925
|
500
|
654
|
主要外形和连接尺寸Main External And Connection Dimension 单位Unit：mm
产品型号Type
|
公称通径DN
|
PN4.0MPa
|
WT（kg）
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Фd
|
H
|
D0
|
J41
|
J941
|
J41H-40
J41Y-40
J41B-40
J41Y-40P
J41Y-40R
J41Y-40I
J941H-40
J941Y-40
J941B-40
J941Y-40P
J941Y-40R
J941Y-40I
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-Ф14
|
233
|
120
|
4.5
|
5.2
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Ф14
|
275
|
140
|
5
|
7.1
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Ф14
|
285
|
160
|
7
|
8.7
|
32
|
190
|
135
|
100
|
78
|
66
|
18
|
4-Ф18
|
302
|
160
|
9
|
11.8
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Ф18
|
355
|
200
|
12
|
16.5
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-Ф18
|
373
|
240
|
24
|
24
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8-Ф18
|
408
|
280
|
33
|
33
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Ф18
|
436
|
320
|
44
|
44
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Ф23
|
480
|
360
|
60
|
60
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-Ф25
|
558
|
400
|
89
|
93
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-Ф25
|
611
|
400
|
98
|
102
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12-Ф30
|
720
|
400
|
170
|
175
|
主要外形和连接尺寸Main External And Connection Dimension 单位Unit：mm
产品型号Type
|
公称通径DN
|
PN6.4MPa
|
WT（kg）
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-Фd
|
H
|
D0
|
J41H-64
J41Y-64
J41Y-64P
J41Y-64R
J41Y-64I
J941H-64
J941Y-64
J941B-64
J941Y-64P
J941Y-64R
J941Y-64I
|
15
|
170
|
105
|
75
|
55
|
41
|
18
|
4-Ф14
|
195
|
140
|
5.5
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Ф18
|
228
|
160
|
7.5
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Ф18
|
250
|
180
|
9.1
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Ф23
|
325
|
200
|
12.0
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4-Ф23
|
360
|
240
|
18
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4-Ф23
|
410
|
280
|
26
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8-Ф23
|
450
|
320
|
36
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8-Ф23
|
485
|
360
|
48
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8-Ф25
|
537
|
400
|
68
|
一、不锈钢法兰截止阀的主要优点
1.与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2.密封面不易磨损、擦伤，密封性较好，寿命较长。
3.启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
二、不锈钢法兰截止阀的主要缺点
1.流体阻力大。阀体内介质通道比较曲折，故能量消耗较大。但直流式截止阀流体阻力相对较小。
2.启闭力矩大，启闭较费力。关闭时，因为阀瓣运动方向一般与介质压力作用方向相反，必须克服介质的作用力，故启闭力矩大。中、高压较大口径的截止阀可采用平衡式结构，以减少启闭力矩。
3.介质流动方向受限制。一般要求介质从下向上流动。
三、不锈钢法兰截止阀的结构形式。
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体阻力最大，直流式的流体阻力较小，多用于含固体颗粒或粘度大的流体，直角式阀体多采用缎造，适用于较小通径、较高压力的截止阀。
四、不锈钢法兰截止阀的安装与维护
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及传动机构不允许作起吊用。
3.安装时应注意使介质的流向与阀体上所指箭头的方向一致。
4.带传动机构的截止阀（如齿轮传动、电动、气动或液动），均应按产品使用说明书的规定安装。
★不锈钢法兰截止阀概述：
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
★不锈钢法兰截止阀分类：
根据截止阀的通道方向，可分为：直通式截止阀、直流式截止阀、角式截止阀、柱塞式截止阀。
★不锈钢法兰截止阀工作原理：
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀瓣，达到开启和关闭的作用。
★国标法兰截止阀应用范围：
闸阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。
如果您有这方面的需要请联系我们
不锈钢法兰截止阀订货须知：
一、①不锈钢法兰截止阀产品名称与型号②不锈钢法兰截止阀口径③不锈钢法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定上海凯豪阀门的不锈钢法兰截止阀型号，请按不锈钢法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯豪阀门的专家为您审核把关。
