工作原理：

泵转子装在带偏心定子的泵体内，转子开有若干轴向对称滑片槽，定子内壁为一数学螺线。滑片可在槽内径向滑动，同时随转子作圆周运动。转子旋转时，滑片受离心力等作用下从槽内甩出并紧贴定子内壁，这样相邻两滑片和定子间形成一扇形空间，随着转子的旋转，扇形空间容积由逐渐增大→最大→逐渐减小→最小→逐渐增大循环变化。当容积逐渐增大时空腔内形成真空，在吸入区将介质吸入；当容积逐渐减小时，对空腔内介质产生挤压，在排出区将介质压出。这样，转子旋转一周，就完成一次介质的吸排过程。

结构特点：

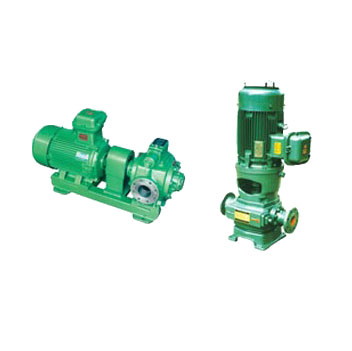

1.HGBW型滑片式管道泵采用卧式结构，可直接安装在管路中，占地面积小，安装方便，采用****等级为dIIBT4的Ex****电机，具有优良的****性能，可不建泵房在室外工作，能大量减少基建投资及运行费用。

2.HGBW80-6型以上规格的滑片式管道泵采用挠性联轴器和高精度、全封闭齿轮减速，其余规格采用挠性联轴器，电机直接传动，具有使用寿命长、效率高、振动小、噪声低和自吸性能好等特点，同时彻底消除了由于皮带传动产生静电的问题，使泵的运行更为安全、可靠。

3.HGBW型滑片式管道泵的轴封采用左右机械密封结构，运行可靠；滑片采用新材料、新结构，保证了滑片具有优越的耐磨性能和伸缩自如的活动性，从而提高了泵的性能和使用寿命。

4.优化设计的定转子结构，可实现泵的正反转运转。通过改变电机、滑片、安全阀转向能使泵实现装、卸两种功能，操作简便、实用性强。

性能参数：
