LHS941X活塞式调流调压阀产品概述

 LHS941X活塞式调流调压阀是一种由阀体、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成的电动调流调压阀，其主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。调流调压阀在小流量工况时，阀门对流体具有良好的消能效果，能有效防止气蚀；在大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，保证阀门具有足够的过流能力。 活塞式调流调压阀可实现流量的精确控制，保持恒定流量，也可实现大压差范围内的调节，保持阀后压力稳定。本产品可选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。该阀多用于大型给水工程中，是引水工程经常需要的水力控制阀，其被广泛应用于流量控制领域：如污水处理厂、自来水厂入水口、排水管道流量控制、排水系统流量调度、市政排水管管理等工程项目中。

 电动活塞式调流调压阀LHS941X电动调流调压阀/电动活塞式调流阀LT942X电动调压调流阀/电动活塞式流量调节阀/电动活塞式多功能控制阀/多功能轴流式控制阀/多功能轴流式调流调压阀/电动调流调压控制阀是根据流体力学特性而开发出来的调速调压型阀门。 已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。 产品特点： 电动调流调压阀为活塞式结构，活塞式流量调节阀调节机构应为曲柄滑块机构，关闭件滑块为圆筒或锥形的活塞。 电动调压调流阀可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。 电动调压调流阀与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应DIN的要求。

活塞式流量调节阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。 活塞式流量调节阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。活塞式流量调节阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。电动调压调流阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。活塞式流量调节阀在正常运行工况下，无卡阻和有害振动现象，确保设备运行。使用寿命不小于30年。活塞式流量调节阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。 活塞式流量调节阀在大工作压差和动水启闭运行工况下，保证整体抗推力，不发生有害的振动。

活塞式流量调节阀驱动方式为电机驱动。 电机驱动装置应具有良好的防水性能，应动作灵活，手动操作力矩满足标准。 活塞式流量调节阀的电动装置包括电机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。 活塞式流量调节阀的电动装置采用机电体化设计， 配置现地操作控制箱。

   产品介绍

 活塞式调流调压阀选型在保证无振动，无噪声，无气蚀，对管路无损伤的情况下，对系统进行线性调流或稳定减压是保证调流阀长寿命工作的基本要求。根据不同工况有四种以上出口形式的活塞式调流阀。因此，活塞式调流发的选型过程为：先根据系统调节参数确定气蚀等级，进而确定活塞阀的出口形式。再根据选定出口形式的活塞阀的Kv系列曲线图，确定阀门的定型尺寸。也就是说：在保证长寿命稳定运行的前提下，活塞式调流阀的结构是有选择的，并且理想工作状态下的调流指标性能并不能随意指定。不同形式的调流阀对应不同的气蚀等级，也对应不同的过流能力。对于确定的系统尺寸，比较随意给定调节压力等级或流量参数，有可能导致阀门不在最佳的工作状态下工作。气蚀是指流体在节流作用下，节流器件后端因压力急剧下降，导致液体发生汽化，而后又在气泡发生湮灭过程中，对器件微观表面造成强烈冲击，进而产生噪音、振动、腐蚀的现象。

  产品特点

活塞式调流调压阀简介活塞阀主要用于在保证无振动，无气蚀噪声，无气蚀，对管路无损伤的情况下对系统进行线性调流或稳定减压。技术特点活塞式调流调压阀是能满足各种特殊调节要求的阀门。其调节功能是靠类似于活塞状的阀塞在阀腔内延轴向（水流向）移动，从而控制水流的出阀面积来实现的。

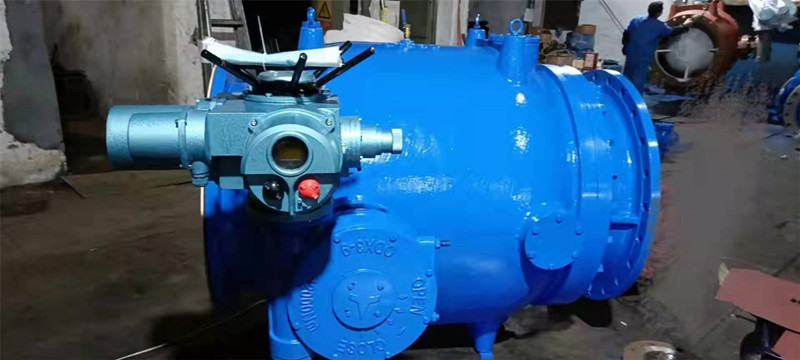

  产品实物图
