当前位置:中国泵阀网首页 > 供应信息 > 止回阀 > HH44X微阻缓闭止回阀 铸钢 不锈钢 球磨
【 供应】 HH44X微阻缓闭止回阀 铸钢 不锈钢 球磨 VIP会员

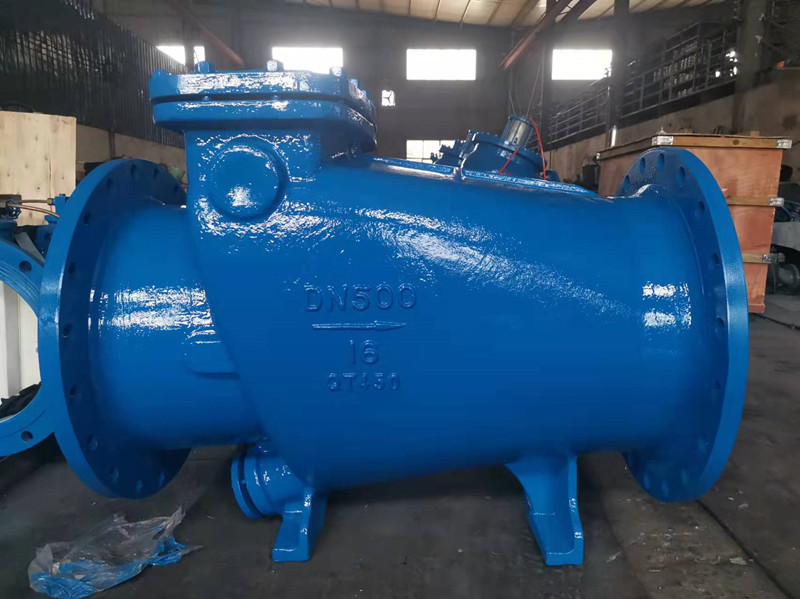

HH44X微阻缓闭止回阀 铸钢 不锈钢 球磨
产品型号:HH44X
价格说明: 88元/台
在线咨询
在线询盘

最小起订: 1台 联系电话: 0577-67989168
所在地区: 浙江 温州市 发布时间: 2023年6月10日
供货能力: 999台 有效时间: 2024年6月9日



浙江天洲流体科技有限公司

最新供应  公司介绍
联 系 人: 余琴 女士
经营模式: 生产型
主营生产: 水力控制阀,多功能水泵控制阀,微阻缓闭止回阀,管力阀,调流调压阀,十字伸缩滤管,液力自动阀,排泥阀,
公司网站:http://www.zjtzv.com
该企业共有 16 条与“止回阀”相关的供应信息 点击查看更多

  详细说明

HH44X微阻缓闭止回阀 铸钢 不锈钢 球磨产品属性:
型号:HH44X
材质:球墨铸铁
连接方式:法兰
种类:其他
结构形式:其他
公称通径:600
适用介质:
形态:其他
压力环境:常压
标准:国标
流动方向:单向
驱动方式:水力控制
工作温度:常温
类型(通道位置):直通式
HH44X微阻缓闭止回阀 铸钢 不锈钢 球磨详细说明:

HH44X微阻缓闭止回阀工作原理
        本止回阀主要由阀体、阀盖、阀瓣组件、活塞组件、针型阀(微量调节阀)、重锤组成。靠进口介质的推力作用,将阀瓣自动推开,当阀瓣全开后,平衡锤倒向阀瓣的反面,起到了 平衡部份阀瓣重量的目的,减少了因阀瓣重量对水流的压力(阻力)。另外阀体内的压力水通 过针型阀流进活塞的后腔,将活塞全部推入。
        当水流突然停止时(电机断电),由于阀瓣的部分自重和倒流水的推力作用,使阀瓣自动 关闭,但是由于活塞杆处于顶端位置,使闪瓣不能全部关闭,还剩有 20%(可调节)左右的 面积使水流通过,减弱了水锤压力。阀瓣的尖端压在活塞顶上,而活塞后腔的水阻碍活塞退 回,亦即阻止阀瓣关闭,这股水只能通过针型阀缓缓流回阀体,使阀瓣缓缓关闭。阀瓣分成 快速和缓慢两步关闭,达到了既防电机逆转又减弱水锤的作用。活塞杆伸出的长短决定了阀 瓣缓闭的开度。越长则缓闭开度大,水锤小,但延长关闭时间,反之越短则缓闭开度小,会 产生破坏性水锤。为此开度调节杆⑴应慎重调整。管路的长短决定水锤峰值的周值。为了适 应各种系统的缓闭时间的要求,本阀侧面安装了一针型阀(微量调节阀)⑺,可根据水锤峰 值到来的时间长短,产生水锤的大小和水泵倒转速度等,准确的控制活塞后腔压缩水的流量, 也就是控制阀瓣缓闭时间,这个时间可以在 0~60 秒内任意调节。
        气缸前腔设有一沟槽与阀门外界大气相通,为了让活塞杆向前伸时将活塞前腔的空气排出 阀体外不产生背压。在缓闭进程中活塞后退时,有此槽迅速补充活塞前腔的空气,不会形成 真空而拉住活塞。
HH44X止回阀在体的最下部加装有一个旁通道球阀,其作用是定期放掉所沉淀在主阀内的泥浆。
HH44Z止回阀在缓闭系统中加装有一个油缸,其作用是借用管道压力水的作用将油缸内 的油推入缓冲气缸内,使气缸内的活塞伸出,从而实现缓闭,同时对气缸进行润滑。
以上两种止回阀其用途性能、技术参数、主要外型尺寸、技术性能、安装调试同微阻缓闭消声止回阀一样。

HH44X微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行.它具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

缓闭减低水锤性能
1.当水介质倒流时,阀瓣先速闭后缓闭,缓闭时间可在0`60秒内任意调节
2.当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。

3. 介质倒流时,可调节到水泵倒转速度不超过电机额定转速的1.3倍。

HH44X微阻缓闭止回阀安装

①  本产品有不带安装座立式安装和带安装座卧式安装两形式供用户选用。
②  安装时注意箭头所指方向与介质的流向一致。
③  连接法兰时,各紧固螺栓应对称均匀拧紧。

HH44X微阻缓闭止回阀运行调整试验
①  初试调整
1、 针型阀调整:顺时针拧紧针形阀杆,再反时针拧松针形阀杆 3~5 圈,这时针形阀杆处 于中间位置。
2、 将开度调节杆⑴上的螺母旋入约 10~20mm,然后用力拉出调节杆。
②  运行调整
1、 开动水泵,产生一定水压后阀瓣应迅速开大至全开位置,此时气缸上的调节拉杆缓缓 进入气缸内,如果调节拉杆没有进入,则说明针形阀开度太小或是管路堵死,应停泵 检查。
2、 停泵时,阀瓣如下降太快,可将平衡锤⑹移近些。
③  突然停电的现象
1、阀瓣迅速下降封住了 80%回水断面,截住大部分回流水,另外 20%回流水还可以回流。
2、阀瓣将活塞应全部推回来。这时,阀瓣与水口应全部封死,如封不死,则说明活塞伸 入太长,应向后退出一些,调节方法是将开度调节拉杆后面螺母顺时针拧转几圈。 缓闭时间表的观察分析:水锤波在管道中的传递速度 1040 米/秒(约每秒一公里), 水波由起端到末端再由末端回来,是需要一定时间的,那么阀瓣缓闭的时间应该慢于水锤波的往返时间是合适的,这样水锤峰值一定很大,超过管道的允许压力就是破坏 性水锤了,所以一定要在水锤波来之前,阀瓣不能全部关闭才是正确的。
调整方法是:在停泵时,阀体及其后部如产生巨大的声震动和噪声时,说明阀 瓣关得过快,这时应将针形开口处间隙调小(顺时针转动针形阀杆),同时将调节拉 杆(1)的螺母后退几圈(即逆时针转动螺母)。

HH44X微阻缓闭止回阀故障分析

○现象1:停泵后,密封关闭不死,电机长时间反转
1、针形阀管路系统堵塞,或针形阀开度太小,应清洗针形阀管路或调整针形阀
2、活塞杆伸入太长,使阀瓣与阀座的开度过大,回流水直接流回水池不能在阀瓣背面形 成较大的压力使活塞回位,此时调整气缸上的调节杆(1)将调节拉杆上的螺母顺时 针拧动几圈即可。
○现象 2:产生较大的振动声
1、缓闭气缸内的活塞在开泵工作中没有伸入。
原因 A)活塞因为长时间没有运行而死在 气缸内,要摘下气缸组进行保养。
原因 B)针形阀管路被堵塞,压力水不能进入活塞 后腔使活塞推出,清洗针形管路即可。
2、如果确认活塞杆伸入体内,而又在停泵后产生较大的振动声。
A)则是因为针形阀 开度过大,使气缸内活塞后腔的水很快排完,阀瓣快速关闭而产生水锤,此时将针形 阀顺时针关小组长 1~2 圈即可
B)因为调节拉杆调出来太多,气缸内的活塞伸入太 短,使阀瓣与阀座开度太小,回流水在阀瓣背面集压过大,而使阀瓣快速关闭产生水 锤,此时将调节拉杆上的螺母逆时针转动几圈即可。

HH44X微阻缓闭止回阀维修保养
        阀门每运行半年或停用一个月以上再运行时,应全面检查一次。对缓闭系统中的气缸组要摘下来进行保养。主要是清除所沉淀在气缸内的泥沙,并且对各 O 形圈和摩擦表面加注黄油。
摘下气缸时应注意:
1)不能让阀门的进出两端有压力水存在。
2)先摘下 调节阀与气缸之间的连接管。
3)摘下气缸盖上的螺丝,对气缸进行保养,保养完之后, 在装入气缸时,检查气缸底部的 O 形圈是否放好,检查气缸盖下部的纸板垫是否放好, 然后将气缸装入,在装入气缸时要注意平稳坚固气缸盖螺丝。坚固时要不时地推拉调节 杆,不能有卡住现象。
