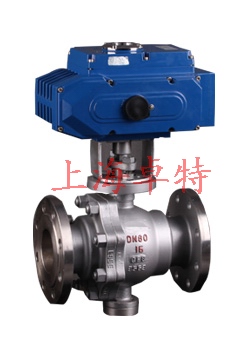

■ 固定式电动球阀 产品特点
1，双阻塞与排放功能：固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。
2，自动泄压功能：阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。
3，防火安全结构：阀门都具备防火安全功能，其设计、制造均遵循API 607和API 6FA 规范要求。
4，密封紧急注脂救护：由于介质中的异物或火灾造成阀座密封意外失效，注脂阀提供了与注脂枪的快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏。
5，可靠的阀杆密封和低操作力矩：除了设置标准密封套圈外，填料压盖上也设置了“O”型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至最低。阀杆滑动轴承和止推轴承使阀门操作轻便。
6，阀杆可加长：根据安装或操作的需要，可对阀门阀杆进行加长。加长杆球阀，特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。
7，操作灵活：采用具有小摩擦系数和良好自润滑性的阀座和阀杆轴承，大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。
8，方便安装电动、气动执行器，节省安装空间。配用ZTD、ZTHQ等系列电动执行机构，AC220V或AC380V电源即可控制运转，对阀门进行开关控制。
■ 固定式电动球阀 技术参数
|
公称通径
|
DN(mm)
|
50～350
|
|
公称压力
|
PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
试验压力(MPa)
|
强度试验
|
2.4
|
3.75
|
6.0
|
8.6
|
|
密封试验（水）
|
1.76
|
2.75
|
4.4
|
7.04
|
|
密封试验（气）
|
0.6
|
|
泄 漏 量
|
A级（软密封）、V级（硬密封）
|
|
设计标准
|
GB／T12237-1989
|
|
法兰连接尺寸
|
GB／T9113.1-2000、JB/T79-94、HG20592-1997
|
|
结构长度
|
GB／T12221-2005，ISO 5752/EN558-1
|
|
压力温度额定值
|
GB/T12224-2007、ASME
B16.34-2003、ISO 7005-1
|
|
压力试验
|
GB／T 13927、JB/T9092-1999
|
|
适用介质
|
水，污水，蒸汽，空气，各种油类，酸类，碱类，盐类等。
|
|
适用温度
|
聚四氟乙烯≤150℃，合金硬密封≤550℃
|
|
驱动方式
|
电 动
|
|
电动执行器
|
ZTD型、ZTHQ型、DZW型、用户指定产品
|
|
防护等级
|
IP54/IP67/IP68
|
|
控制形式
|
开 关 型
|
|
电 压
|
AC220V/AC380V/AC110V/DC24V
|
■固定式气动球阀 主要零件材质
|
零件名称
|
材 料
|
|
阀 体
|
WCB、CF8、CF8M
|
|
球 体
|
2Cr13、CF8、CF8M
|
|
密 封 圈
|
PTFE、PPL、2C13+渗氮、304/316+STL合金
|
|
阀 杆
|
2Cr13、CF8、CF8M
|
|
阀座弹簧
|
17-7PH
|
|
阀座支撑圈
|
2Cr13、304、316
|
|
止推轴衬
|
PTFE、石墨
|
|
填 料
|
PTFE、石墨
|
■固定式电动球阀 外形尺寸 单位：mm
|
DN
|
H
|
L1
|
L2
|
1.6MPa
|
2.5MPa
|
电动执行器
|
|
L
|
D
|
D1
|
N-D
|
L
|
D
|
D1
|
N-D
|
|
50
|
244
|
260
|
109
|
216
|
165
|
125
|
4-18
|
216
|
165
|
125
|
4-18
|
ZTD-10
|
|
65
|
278
|
286
|
120
|
241
|
185
|
145
|
4-18
|
241
|
185
|
145
|
8-18
|
ZTD-15
|
|
80
|
304
|
286
|
120
|
283
|
200
|
160
|
8-18
|
283
|
200
|
160
|
8-18
|
ZTD-20
|
|
100
|
353
|
340
|
142
|
305
|
220
|
180
|
8-18
|
305
|
235
|
190
|
8-23
|
ZTD-40
|
|
125
|
518
|
480
|
174
|
356
|
250
|
210
|
8-18
|
381
|
270
|
220
|
8-25
|
ZTD-60
|
|
150
|
592
|
538
|
206
|
394
|
285
|
240
|
8-23
|
403
|
300
|
250
|
8-25
|
ZTD-100
|
|
200
|
685
|
568
|
226
|
457
|
340
|
295
|
12-23
|
502
|
360
|
310
|
12-25
|
DZW-15
|
|
250
|
816
|
660
|
260
|
533
|
405
|
355
|
12-25
|
568
|
425
|
370
|
12-30
|
DZW-20
|
|
300
|
940
|
740
|
394
|
610
|
460
|
410
|
12-25
|
648
|
485
|
430
|
16-30
|
DZW-30
|
|
350
|
1015
|
830
|
430
|
686
|
520
|
470
|
16-25
|
762
|
550
|
490
|
16-34
|
DZW-45
|
以上尺寸为PTFE密封尺寸，硬密封以及PN40压力以上的配置参数尺寸，配ZTHQ或DZW型电动执行器的参数，请与销售部联系！
■ 阀门型号编制说明
|
Q
|
9
|
4
|
7
|
F
|
-16
|
P
|
|
阀门类型
|
动作方式
|
连接方式
|
阀门结构
|
密封材料
|
公称压力
|
阀体材质
|
|
Q：球阀
|
9：电动
|
4：法兰
|
7：固定式
|
F：聚四氟乙烯
|
16：1.6MPa
|
C：碳钢
|
|
|
|
|
|
H：不锈钢合金
|
25：2.5MPa
|
P：不锈钢304
|
|
|
|
|
|
Y：硬质合金
|
40：4.0MPa
|
R：不锈钢316
|
