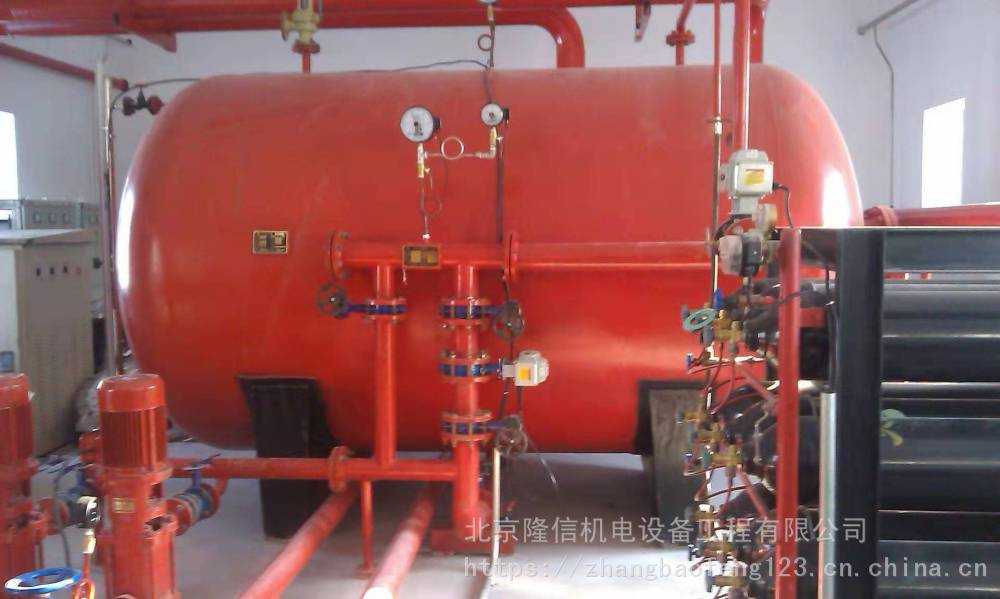

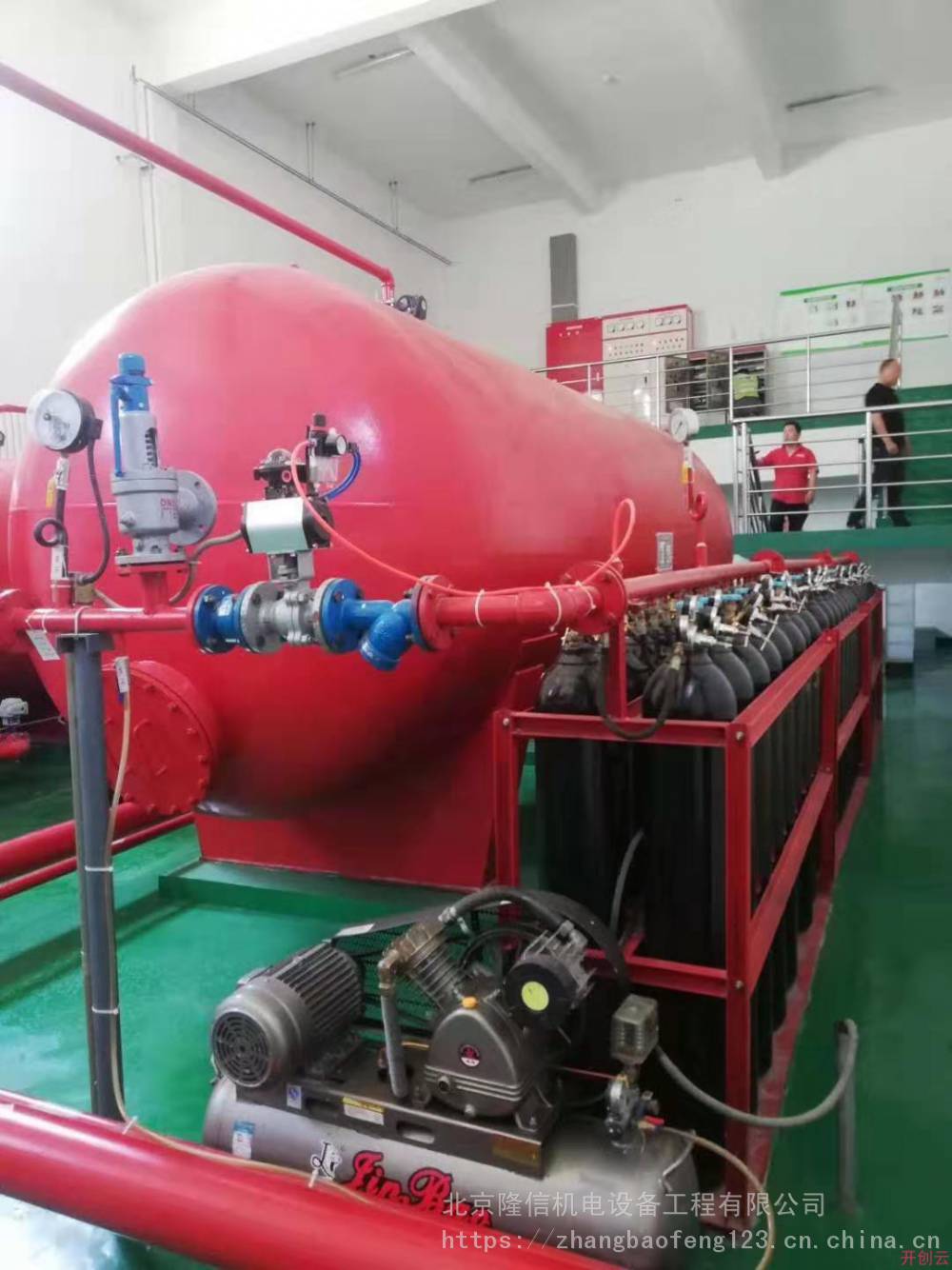

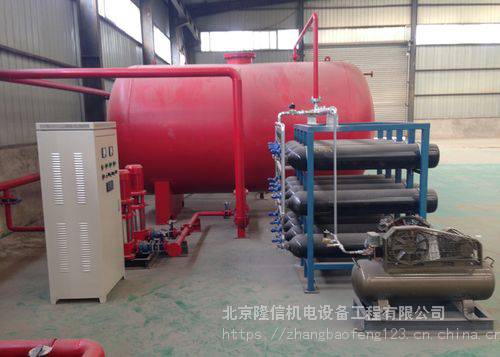

顶压式消防气体顶压给水设备 气瓶系统*气瓶组配有气瓶N只、各气瓶通过管路与一条DN25的管路相连，DN25管路与气压罐顶部相连，管路通断由电磁阀D1控制，气瓶内压力在（12MPa---15MPa）公斤，出口压力设定为系统的下限压力以下P4=0.42。平时气瓶系统并不工作一直处于休眠状态，有火灾发生时才投入工作。工作过程为当有火灾发生时，稳压系统压力急剧下降，当下降到P4时，气瓶组电磁阀D1打开，气瓶组的高压气体伴随气泵的高压气体迅速打到气压罐内，把气压罐里的水迅速打到管道内，以***10分钟的应急消防水源供给。


顶压式消防气体顶压给水设备 汽泵系统*本系统可设大小汽泵各一台或一台大气泵（2气泵为一备一用）。其中大汽泵平时也是处于休眠状态，只有在火灾发生时或小汽泵出现故障时，它才启动。它与气瓶系统协同工作，平时是起稳压保障作用，当有火灾时协同气瓶系统以**快的速度把气压罐里的水打到消防管路系统内。而小汽泵是平时只用于稳压，因为在稳压过程中用气量很小，因此在大系统里设一大一小两台汽泵，系统小就设一台气泵。

顶压式消防气体顶压给水设备大小气泵工作过程*汽泵系统出口管路与压力罐的顶部相连接，每个汽泵出口各装有一个单向阀，***稳压气体及水不至于回流至气泵内。当稳压系统压力下降到设定下线P2时，小汽泵启动，向稳压系统及管路打压，直到压力达到设定值上限P1时汽泵停止（控制范围P1-P2=0.03MPa,　P2-P3=0.02MPa），当小汽泵故障或压力急剧下降至P3时，大汽泵启动来完成稳压过程。如此反复运行确保稳压系统稳定
在设定的压力范围内，达到大小气泵备用及稳压之目的。
顶压式消防气体顶压给水设备消防启动过程*当消防事故发生时，消防及喷淋系统管路打开，这时稳压系统压力迅速下降，当系统降到P3以下即P4时，电磁阀D1迅速打开，气瓶系统立即启动，再加上大汽泵等于两组高压气体迅速向压力罐内打压，压力罐内压力瞬间增高，此时系统的高压气体把水迅速打入消防管道，***10分钟的应急消防用水快速进入消防系统里，达到消防应急用水的目的，以确保财产及人身安全。
