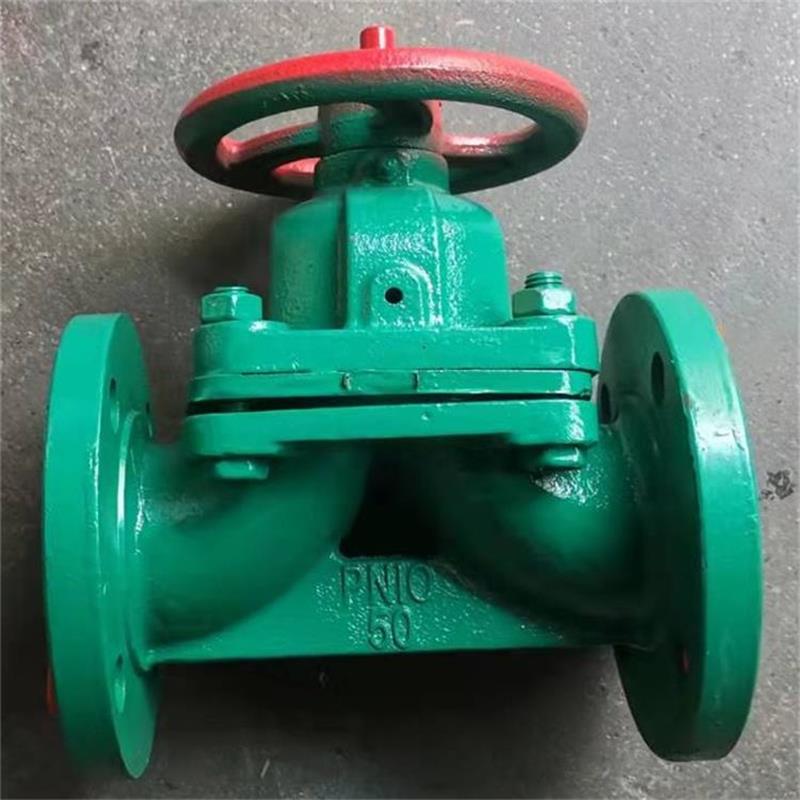

船用隔膜阀衬氟衬胶阀门G41F46-16C

公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

公称通径或口径：DN6～900、NPS 1/4 ～36；

连接方式：法兰、对焊、螺纹、承插焊等；

适用温度：-196℃～540℃；

驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；

适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

主要材质：铸铁、铸钢、青铜、不锈钢

隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的，

它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，

现广泛使用在各个领域。常用的隔膜阀有、无衬里隔膜阀。

隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。

阀座可以是堰形，也可以是流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开，

不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。

此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。

隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，

因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。

隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。

隔膜阀结构简单，只由阀体、膜片和阀头组合件三个主要部件构成。该阀易于快速拆卸和维修，

更换隔膜可以在现场及短时间内完成。

隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用。

隔膜阀的阀体材料采用铸铁、铸钢，或铸造不锈钢，并衬以各种耐腐蚀或、

隔膜材料橡胶及。衬里的隔膜耐腐蚀性能强，适用于强酸、强碱等强腐蚀性介质的调节。

隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大；无泄漏，

能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以没有填料介质也不会外漏。

但是，由于隔膜和衬里材料的限制，耐压性、耐温性较差，一般只适用于1.6MPa公称压力和150℃以下。

隔膜阀的流量特性接近快开特性，在60%行程前近似为线性,60%后的流量变化不大。

气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置，以适应自控、程控或调节流量的需要。

的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸，替代活塞气缸，

排除了活塞环易损坏，造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时，

尚可操作手轮使阀门启闭。
