产品简介

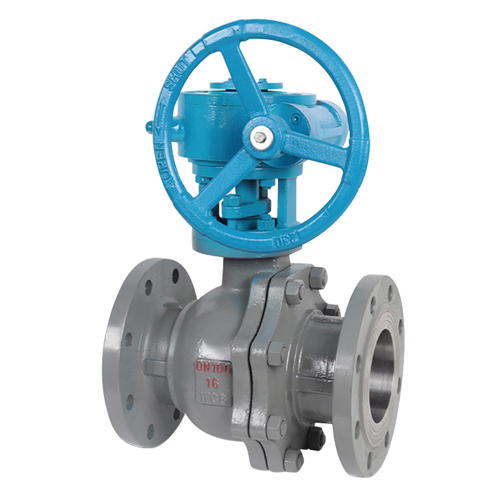

Q341F蜗轮法兰球阀是手动驱动系统装置中的一种，顶部设有开度指示盘，能准确指示球阀的开启角度。主要是用来在管道中起到截断介质的作用，而且具有手 动调节介质流量的功能。
Q341F蜗轮法兰球阀阀体材质有铸钢(WCB)或不锈钢，阀座选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，用于输送气体或液体的介质的管道上宜 使用。
工作原理
Q341F蜗轮法兰球阀蜗轮传动是在原有的球阀阀杆上接止齿轮箱，只需用旋转很 小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。 一 般顺时针转动为打开，逆时针转动为关闭。
产品特点
1、蜗轮带有刻度指示。
2、具有节流和控制流量之用。
3、阀座选用聚四氟乙烯，密封性能好。
4、只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
5、限位块上设有锁孔可锁定开关位置避免误操作，上有明显的开关量指针。
执行标准及材料明细
设计标准： GB/T12237 法兰连接标准： GB/T9113
结构长度标
准： GB/T12221 检验试验标准： JB/T9092
法兰球阀材
质： 铸钢WCB 304不锈钢CF8 316不锈钢CF3M
法兰球阀型
号： Q41F-16C/Q641F-16C
Q341F-16C/Q941F-16C Q41F-16P/Q641F-16P
Q341F-16P/ Q941F-16P Q41F-16RL/Q641F-16RL
Q341F-16RL/Q941F-16RL
驱动方式 手动、气动、蜗轮传动、电动等
工作压力(Mpa) 1.0～4.0
使用温度℃ ≤150
使用介质 水、蒸汽、油品、液化气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介。
材料 阀体、阀
盖 碳素钢铸钢 CF8不锈钢 CF3M不锈钢
球体、阀
杆 铬、铬镍、铬镍钼不锈钢 CF8不锈钢 CF3M不锈钢
阀座 PTFE PTFE PTFE
填料 PTFE PTFE PTFE
主要零件材料
序号
NO 零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢 B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE
