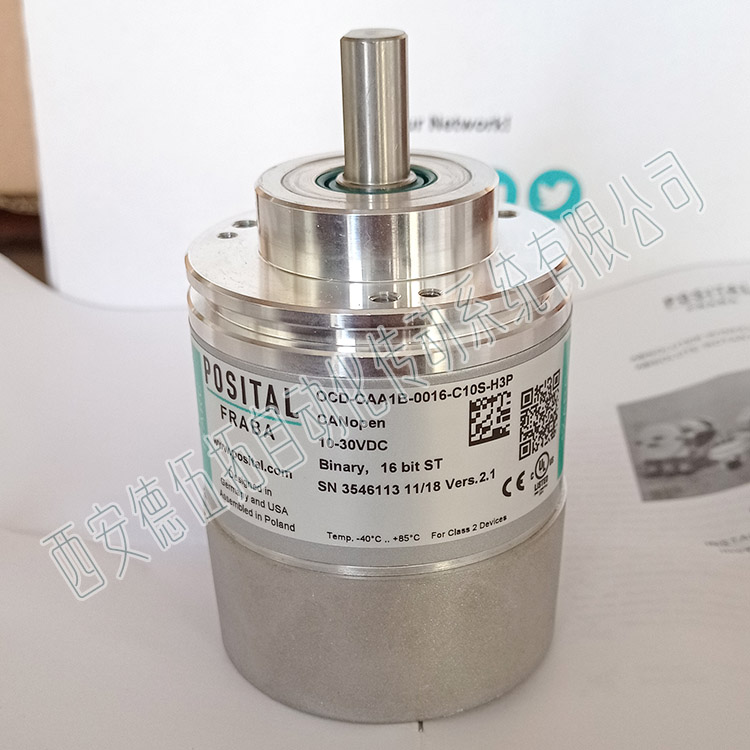

POSITAL博思特OCD-CAA1B-0016-C10S-H3P单圈编码器
产品名称：OCD单圈编码器
型号：OCD-CAA1B-0016-C10S-H3P
品牌：POSITAL博思特
代理商：西安德伍拓自动化传动系统有限公司
OCD单圈编码器产品详情http://www.motion-control.com.cn/bianmaqi/
公司代理销售编码器：Hengstler亨士乐，NorthStar北极星，Dynapar丹纳帕，POSITAL博思特，Baumer堡盟，Avtron埃福创，Kuebler库伯勒，P+F倍加福，HEIDENHAIN海德汉，LEINE&LINDE林德，BEI等。
今年公司准备了大量****编码器、重载编码器的库存，主要是关于石油行业的亨士乐，埃福创M6C系列，博思特，欢迎大家选购。
POSITAL博思特OCD-CAA1B-0016-C10S-H3P单圈编码器的接口
接口：CANopen
Profil：DS-406
手动功能：地址选择开关0-99和终端电阻DIP开关（带有接线盒）
传输速率：Round Axis
传输速率：min. 20 kBaud, max. 1 MBaud
接口周期时间：≥ 1 ms
编程功能：分辨率，预置，2个限位开关，8个凸轮，波特率，CAN标识符，引导程序，传输模式：轮询，循环，同步
输出驱动器：收发器(ISO 11898标准) 光耦隔离
POSITAL博思特OCD-CAA1B-0016-C10S-H3P单圈编码器电气数据
电源电压：10 – 30 VDC
功耗：≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
功耗：≤ 2.5 W
启动时间：< 1 s
反极性保护：是
短路保护：是
EMC:发射干扰，DIN EN 61000-6-4
EMC:抗干扰，DIN EN 61000-6-2
MTTF：13.5 年，在40 ℃下
单圈分辨率：16 位
精度 (INL)：±0.0220° (14 – 16位), ±0.0439° (<13位)
认证 认证/寿命 码制 码：二进制码
POSITAL博思特OCD-CAA1B-0016-C10S-H3P单圈编码器环境规格
外壳防护等级 (轴)：IP66/IP67
外壳防护等级 (外壳)：IP66/IP67
存储温度：-40 °C (-40 °F) – +85 °C (+185 °F)
湿度：98%相对湿度, 无凝结状态
Max Temperature：+85 °C (+185 °F)
Min Temperature：- 40 °C (- 40 °F)
POSITAL博思特OCD-CAA1B-0016-C10S-H3P单圈编码器机械数据
面板尺寸：铝
外壳材料：钢
外壳涂层：阴极防腐蚀防护（> 720小时耐盐雾测试)
法兰形式：夹紧法兰, ø 58 mm
法兰材料：铝
轴的类型：实心轴, 单面平坦型轴, 长度 = 20 mm
轴的直径：ø 10 mm (0.39")
轴的材料：不锈钢 V2A (1,4305; 303)
Zui大轴负载：Axial 40 N, Radial 110 N
Zui小机械寿命：430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
转子转动惯量：≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩：≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
Zui高机械速度：≤ 3000 1/min
耐冲击性：≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性：≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性：≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)
长度：69,5 mm (2.74")
重量：470 g (1.04 lb)
连接方向：径向
面板尺寸：3 x 格兰头
Approval：CE
了解更多POSITAL博思特OCD-CAA1B-0016-C10S-H3P单圈编码器相关知识，敬请关注博思特编码器代理商西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供POSITAL编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
