自平衡矿用潜水泵分为双吸自平衡矿用潜水泵和单吸自平衡矿用潜水潜水泵，特点高扬程、大流量、轴向力小，性能稳定；津奥特自主改型制造提高了矿用潜水泵的技术稳定性。

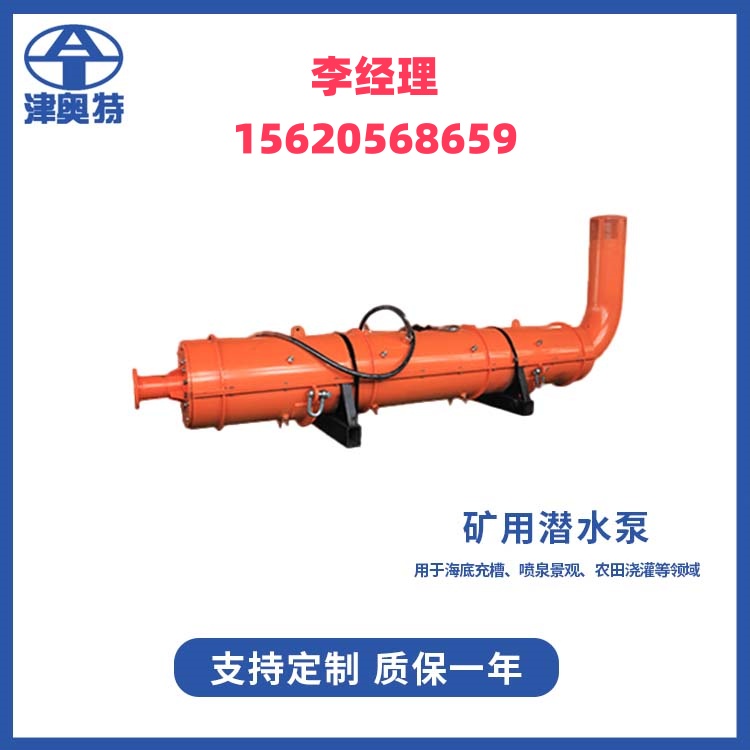

　　AT-ZPQK/ AT-SXQK自平衡矿用潜水泵(AT-奥特企标产品)

　　产品规格：● 流量范围：150m3/h-2200 m3/h； ● 扬程范围：100-1700m； ● 功率：55kW-4000kW； ● 电压：380V、660V、1140V、3kV、6kV、10kV

　　产品概述：● 适用于煤矿、铁矿、有色金属矿等生产排水； ● 透水事故抢险救灾； ● 淹井矿排水复矿； ● 矿区水综合治理； ● 供水公司水源取水泵站； ● 城市高喷景观工程； ● 是矿山生产排水、抢险复矿、地表疏干和防治水灾害的关键设备。

　　双吸式自平衡矿用潜水泵的结构特点：

　　AT-SXQKG型(高压)和AT-SXQKD型(低压)双吸式大型潜水泵结构示于。电机为充水密封式结构，与井用充水式潜水电机结构类似。

　　其中，高压潜水电机的定子绕组采用聚绝缘高压耐水绝缘导线或交联聚绝缘尼龙护套高压耐水绝缘导线制作，它们的使用温度分别为65℃和90℃;低压潜水电机的定子绕组采用的耐水绝缘导线与井用充水式潜水电机的定子绕组采用的材料相同。

　　耐水绝缘导线相互间的连接及耐水绝缘导线与引出电级之间的连接，采用丁基自粘性胶带或性能接近的其他胶带进行包扎，作为耐水主绝缘层;外面再用机械强度较高的塑料胶粘带或塑料带进行包扎，作为机械保护层。

　　水润淆导轴承山石墨浸渍金属材料制作的轴瓦和镀铬轴套或不锈刚淬硬轴套组成，轴瓦上的冷却润滑有一般为螺旋槽，水润滑止推轴承结构为分块调心式一股有16块扇型轴瓦，每块均可自动调整，使轴承滑动面形成楔型水膜。止推轴承材料为石墨浸渍金属材料，配对材料为不锈钢制作并淬硬的圆盘。上止推轴承结构为整体式。

　　潜水泵有上、下两个吸人口，两组泵叶轮对称分布，所产生的两个轴向推力方向相反，正好相互平衡。这样，电机下部的水润滑止推轴承只需承受电动机转子和水泵转动部分的重酸，而不需承受水泵运行时所产生的轴向水推力，止推轴承所承受的轴向线荷大大减小，轴承运行条件好转，磨损量减小，寿命延长，电泵运行的总体可靠性也相应得到提高，使用寿命延长。

　　单吸自平衡矿用潜水泵的结构特点：

　　AT-ZPQK型单吸自动平衡式高压潜水泵结构。它的潜水电机结构与双吸式潜水泵的潜水电机结构相同，潜水泵只有下部一个进水口，叶轮同样分成对称的二组。液体从吸人口经过下部组叶轮流出，再从第二组叶轮的泵壳侧面流道到达位于电泵上部的第二组叶轮吸人口，然后经过第二组叶轮到达潜水泵的出水口。水流经过两组叶轮所产生的轴向推力也正好相反，互相抵消，相互自动平衡，达到了双吸式结构同样的目的。
