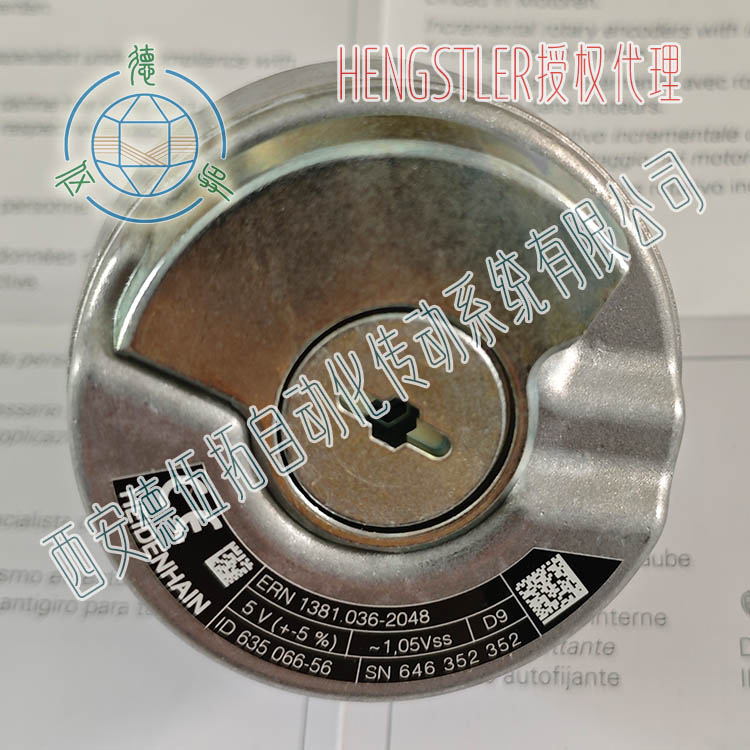

HEIDENHAIN海德汉635066-56旋转编码器

产品名称：ERN 1381旋转编码器

型号：ERN 1381.036-2048

ID号：635066-56

代理商：西安德伍拓自动化传动系统有限公司

关于HEIDENHAIN海德汉常规型号，公司备货充足，有大量库存现货，欢迎垂询。西安德伍拓自动化有限公司作为行业深耕者，专注销售海德汉旗下一系列高品质产品，包括编码器、光栅尺、长度计以及读数头等。我们与海德汉紧密合作，关于常规型号建立了强大的库存体系，无论您是常规项目需求，还是特殊定制项目，都能快速响应供货。

我公司代理欧美进口编码器：Hengstler亨士乐，NorthStar北极星，Dynapar丹纳帕，POSITAL博思特，Baumer堡盟，Avtron埃福创，Kuebler库伯勒，P+F倍加福，HEIDENHAIN海德汉，LEINE&LINDE林德，BEI等。

ERN编码器的防护等级为IP40，特别适用于内置在电机中。轴承和安装的定子联轴器集成为一体。Jue对式旋转编码器和带换向刻轨的编码器适用于同步电机。通过锥度轴或盲孔空心轴直接固定在被测轴上。因此它的连接刚性高，具有Ji高的驱动动态性能。定子联轴器固定在平面上或定位孔中，加快和简化安装工作。

HEIDENHAIN海德汉635066-56(ERN 1381.036-2048)旋转编码器的特点

带内置轴承和安装式定子联轴器

结构紧凑

1:10锥度轴，有效直径9.25 mm，连接刚性Ji高

外壳外径56 mm，定子联轴器适用于65 mm内径的定位孔

编码器联轴器的典型固有频率fN： 1800 Hz

机械允许转速：15 000 rpm

安装后防护等级IP40

满足功能安全特性要求的机械连接

防松保护功能

HEIDENHAIN海德汉635066-56(ERN 1381.036-2048)旋转编码器技术参数

分辨率：2048

输出信号：〜1.05VPP

电源：5 V（+-5％）

耦合版本：无耦合

轴：锥形轴1至10，功能直径9.25毫米，向后线M10和M6

保护等级：IP40（EN60529）

工作温度：-40/+120°C

电连接：插头连接器，笔直，双行，14针，带有锁定机构和墙壁

引脚配置：D319274

连接方向：用于轴向和径向使用的电缆插座

附件部分：带有垫片和Zhong央螺钉的安装套件

德国海德汉HEIDENHAIN编码器的选型注意事项：

1、械安装尺寸：包括定位止口，轴径，安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。

2、分辨率：即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。

3、电气接口：编码器输出方式常见有推拉输出(F型HTL格式)，电压输出(E)，集电极开路(C，常见C为NPN型管输出，C2为PNP型管输出)，长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。

德国海德汉编码器的优点：体积小，，本身分辨度可以很高，无接触无磨损;同一品种既可检测角度位移，又可在机械转换装置帮助下检测直线位移;多圈光电编码器可以检测相当长量程的直线位移(如25位多圈)。寿命长，安装随意，接口形式丰富，合理。成熟技术，多年前已在国内外得到应用。

德国海德汉编码器缺点：但对户外及恶劣环境下使用提出较高的保护要求；量测直线位移需依赖机械装置转换，需消除机械间隙带来的误差；检测轨道运行物体难以克服滑差。

了解更多HEIDENHAIN海德汉635066-56(ERN 1381.036-2048)旋转编码器相关知识，敬请关注西安德伍拓自动化传动系统有限公司。公司技术团队为您免费提供HEIDENHAIN海德汉产品的选型、安装、调试、保养等技术指导服务，尽量避免企业因为技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
