ERICORE下导体之功能,是将侧向跳火之危险性减至最低之方式,就是将雷电放电电流传送到大地.ERICORE下导体是针对雷电注入后对建筑物产生之潜在电位升广泛研究后所开发出来的,此电缆系由仔细选择的介电材料所组成,此材料可在高脉冲情况下,建立电容的平衡并确保绝缘之整体性.ERICORE下导体具低电感量和低特性组抗以便控制高频雷电脉冲,此电缆就雷电脉冲知控制而言,比一般高压电缆具显著的更加表现。
ERICO ERICORE下导体电缆详细说明:
一旦捕捉到雷击，强大的雷电能量必须安全传导到地下并安全地向低阻抗的接地系统释放。ERICO下导体设计成对地的低阻抗通道并对雷电携带的高电压高电流具有极强的耐受能力以确保不对建筑及邻近物体产生侧闪。
经过广泛的研究与模拟雷电发生时结构中电压上升，电缆包含精心选择的半导体材料以产生电容平衡以确保高脉冲条件下绝缘的完整性，使下导体电压上升率少于常规铜、铝下导体30倍。独特的半导体外层允许经金属夹紧件对建筑的静电偶合以形成电缆与建筑的电势平衡。
ERICORE下导体具有释放电流及同时维持电平衡的独特能力。确保对建筑、建筑 里的人员及敏感的电子设备的风险最小。
规范资料:
1.下导体必须能将雷电放电电流限制在内导体，不致使建筑物产生侧向跳火，以确保室内人员及机电、通信、计算机、仪器等精密电子设备之安全。

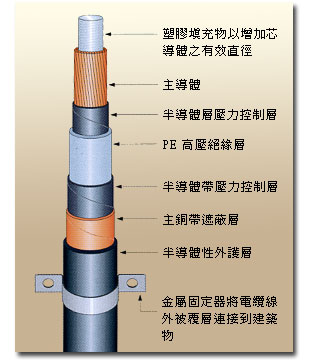

2.下导体必须由塑料填充物，主铜导体，半导体带、绝缘层，半导体带、铜带遮蔽层和传导的外覆套构成，全部以同心圆排列，其主铜导体之截面积至少要有 50 平方公厘。
3.下导体之绝缘层对脉冲电压而言，可耐250KV(1.2/50μs波形)以上。
4.下导体之特性阻抗不得大于8Ω，自电感量不得大于40nH/M，其外径不得小于30公厘。
5.下导体必须以不锈钢固定器，至少每二公尺一个，将其固定在建筑物上，以确保下导体之外层与建筑物保持同电位，不致造成一强电场，破坏室内经密电子设备。
6.下导体必须依照制造商之指示施工，且其曲率半径不得小于五十公分。
7.各导体间之绝缘脉冲额定电压为 200KV 以上
8.下导体应符合UL-96：避雷系统零件(安全标准)。
特性表：
特性
特征电抗（Ω） 4.5
电感（nH/m） 22
电容（pF/m） 1100
导体的横截面积－m㎡ 55
电阻（mΩ/ m） 0.5
上终端耐压（KV） 250
重量（kg/m） 1.2
直径（mm） 36
ERITECH下导体技术设计特性：
ERICORE下导体设计满足对于下导体的全部有效可靠的标准，具有以下重要特性：
单位长度的低电感,低突波阻抗,精心控制内部电场分布使脉冲电流条件下的电场强度最小，减少雷电时的上端电压下导体允许设计工程师选择最安全的路径以避开敏感电子设备绝缘下导体允许在建筑通风管道，电缆井中运行。
雷电能量被限制在屏蔽电缆的核心部份极大降低侧闪的危险。
|
