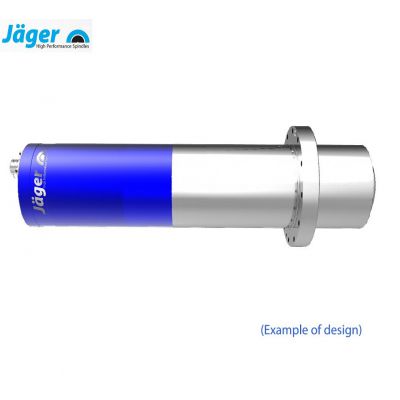

F100-H536精密高速攻钻铣电主轴是德国阿弗雷德翌格尔（Alfred Jager GmbH ）公司生产的一款直径为100mm法兰电主轴，可在加工中心、数控切削机床、雕铣机、机器人等设备使用，对硬度刚度较高的工件进行高精度的打磨抛光，能极大的满足客户的多样化加工需求，提高加工效率。该电主轴额定功率为5.5KW，功率可达12KW，额定转速高达36000转/每分钟，主轴采用HSK-E40刀柄，对于刀具的夹持范围可达16mm，在精度控制方面，德国Jager继承了欧美电主轴的一贯优势——加工精度高，Jager电主轴的内部椎体径跳（即主轴轴向振摆）保持在1μ以内，是高精度加工的选择！
低速模式：重切削粗加工
高速模式：抛光雕铣精加工
在欧洲地区我们德国Jager与牙科铣床品牌德国imes-icore公司、著名铣床品牌德国Datron AG公司、德国Lang公司、瑞士ABB机器人、瑞士史陶比尔Staubli机器人、希腊GIZELIS机器人等众多机器人集成厂商建立了良好的合作伙伴关系！（更多关于欧洲机器人的资讯，您还可以扫描文章结尾处二维码，关注“德国Jager电主轴”微信公众号）
德国Jager电主轴雕铣机运用领域
样机展示
样机加工工件展示
电主轴参数图
德国Jager品牌授权证
Alfred Jager——全球领先的高频电主轴制造商
Alfred Jager | we drive you faster
德国阿尔弗雷德翌格尔Alfred Jager GmbH SF Elektromaschinenbau公司位于德国Ober Marlen，在高速电主轴领域拥有40年的丰富经验，精通专业知识和可靠性设计。超过65人的团队开发和生产高质量的电主轴，产品用于高速铣削、磨削、钻孔、去毛边、雕刻等应用领域并且持续不断的开发新的产品系列。德国开发、设计、生产可以保证客户成功使用Jager高速电主轴。
高频高精电主轴——转速从5000rpm到10万rpm，功率从170瓦到67千瓦，Chopper系列，Z系列，Power-line 系列外径33mm到150mm，具有多样的刀具系统。异步和同步电机产品可供选择。Chopper系列内部锥体跳动小于3微米，Z系列和Power-line系列内部锥体跳动小于1微米。
雕铣磨削电主轴——铣削、雕刻、修边、磨削应用，Jaeger根据你的需求，为你提供的高速电主轴。Chopper 系列用于木刻机械和铝切割。Z系列以的精度用于高速切削铁，钛，玻璃，碳化物等材料。如果你需要更高的质量，你可以选择高效同步电机技术的Power-line系列电主轴。
钻孔攻牙电主轴——用于深孔钻和pcb钻孔是我们在全球主要的市场。你可以在欧洲，亚洲和美洲市场发现Jager制造的钻孔电主轴。如果你需要长寿命，高质量，高精度的钻孔电主轴，你可以咨询Jager公司相关人员，他将为你选择的电主轴。
德国Alfred Jager电主轴常用规格型号如下：
Z-Line自动换刀系列Jager电主轴
Z33-M060.10 K2S15
Z33-D060.02 S15A
Z33-D060.02 S2A
Z33-M060.05 S1
Z33-M0100.01 S1A
Z33-D1100.02 S2AY
Z42-M160.18 S3A
Z42-M160.20 S5
Z42-D160.19 S3A
Z45-D160.02 S3
Z45-M160.04 S5A
Z45-D160.03 S3
Z45-M160.02 S5
Z62-M360.57 S5
Z62-H370.01 S5W2
KS2-10/80-1
KS2-10/80-2 IP
Z62-M260.23 S5
Z62-M360.56 S5
Z62-K360.40 S5 AM
Z62-D360.53 S5AM
Z62-K360.12 S5
Z62-M360.52 S5AM
Z62-H450.01 S19W2/2V
Z62-M260.01 S2
Z62-D260.02 S2A
Z80-M445.06 S5
Z80-H445.06 S5W2/2
Z80-M440.25 S5A
Z80-M530.05 S5
Z80-H230.01 S19W2/3
Z80-K530.02 S6W2
Z80-H536.08 S8RVW3
Z80-H445.06 S19W2/2
Z80-K450.02 S5
Z80-H450.02 S5W2
Z80-H450.03 S5W2
Z80-H450.01 S5CW2
Z80-K450.03 S5
Z80-M450.60 S5
Z100-H530.05 S11 W2
Z100-M635.01 S11
Z100-M536.03 S5
Z100-H540.08 S3W2
F-Line带法兰大功率系列Jager电主轴
F78-M220.01 S3R
F78-M320.02 S3R
F80-M530.05 K02S5R
F100-H536.01 S11W2
F100-H530.02 S11W2
F100-H536.01 S5RW2
F100-H635.01 S5RW3
F100-H642.02 S11W2V
F120-H830.02 S9W2V
F120-H830.02 S9RW3V
F140-H830.04 S11W3RV
F150-H930.02 K1RVW3
F150-H930.01 K1VW2
Chopper成本优化系列Jager电主轴
Chopper 150 H
C80-M430.03 S15
Chopper 1500 HSK S5A
Chopper 3300 HSK S5A
C100-M430.03 K3
Chopper 2300-40 HSK
Chopper 2300-40 HSK S5
Chopper 2300-40 K S5A
Chopper 2300 H-70 S5
Chopper 1500 K S5A
Chopper 1500 H
Chopper 1500 D
Chopper 1500 HSK
Chopper 3300 H S5
Chopper 1500 H S5A
Chopper 1500 K
Chopper 5000 HSK S5
Chopper 6500 SK30
Chopper 6500 HSK
Power-Line直驱电机系列Jager电主轴
ZS33-M060.05 S14
ZS33-D060.55 K1AR
ZS33-M060.10 K2S15
ZS45-M160.02 S5A
ZS45-D160.02 S3
ZS62-D360.51 S5AM
ZS62-D460.01 S5AM
ZS80-H445.06 S19 W2/2
ZS100-H735.01 S5W2
SK-Line增速头安装系列Jager电主轴
S62-M160.01 S2
S62-M360.06 S5
S62-M280.07 S5
S80-M450.34 S5
S80-M440.04 S5
S80-M450.43 S5
S120-H542.21 S8W2
SP120-H742.21 S8W2
SP120-H642.21 S8W2
S120-H630.26 S8W2
S120-M530.22 S5
SP120-H630.26 S8W2
SP120-H730.26 S8W2
S120-H642.21 S8W2
SP120-M630.22 S5
ARS-Line砂轮修整系列Jager电主轴
ARS33-M060.18 K3S15
ARS42-M120.02 S2
ARS72-M216.04 S3
ARS72-M216.04 S3
供应德国品牌Jager高速电主轴，高频高效高精度电主轴
德国Alfred Jager电主轴目前主要应用于宝石加工、牙科机械表壳加工、玻璃磨边倒角、轮胎模具刻字刻花、金属切削、大幅面雕刻、毛刺修整、金属高光、内圆磨削、PCB板钻铣加工、镜片研磨机器人集成应用等等高速高精度切削应用领域 。
另外Jager电主轴公司提供诸如驱动器、冷却机等附件用于电主轴运转，同莳德国Jager也提供HSK真空刀柄，ER弹簧钢夹头，以确保Jager电主轴加工精度满足客户相关需求，客户可根据需要选择。
jager高性能主轴产品包括品类齐全的高频主轴和性能强大的设备，可用于解决高精度切屑任务。
东莞市臻上机电设备有限公司专业服务于自动化领域，从事自动化产品的技术支持、销售及系统集成、控制系统的开发和销售。公司本着为用户提供理想服务的原则，建立了优秀的销售队伍、完善的服务体系和经验丰富的研发机构，为国内众多用户提供了优质的产品和良好的服务。我们的服务理念是团结一致，追求卓越，努力为客户提供满意的产品和满意的服务，努力为中国机械设备制造行业的产品整体性能的提高贡献力量。 公司主要产品德国Alfred Jager（阿弗雷德翌格尔）高速电主轴，冷却系统,真空步进电机、高低温步进电机等多个系列的标准产品。东莞臻上机电设备有限公司欢迎您致电垂询。
40多年以来一直为全球市场研发、生产、销售用于钻孔-镂刻-雕铣-磨削等多种材料的高频电主轴。
我们在Jager高频主轴中使用混合型滚珠轴承。其套圈的材质为钢，滚珠的材质为陶瓷。
陶瓷滚珠材料是运用于精密滚珠轴承中的最佳选择。
混合型滚珠轴承的有点：
使用寿命比较长
摩擦系数很小
转速较高
热导率很小
耐腐蚀
无磁性
电绝缘
轴承刚度较好
振动激励很小
但是单纯这样还不足以真正实现最高质量。Jager高频主轴还有更多重要的有点：
全寿命润滑
采用特殊的轴承布局
刚性很高
径跳精度很高
密封空气可以防止脏污侵入
工作小时计数器
刀具监测
精密平衡各个零件，振动很小
