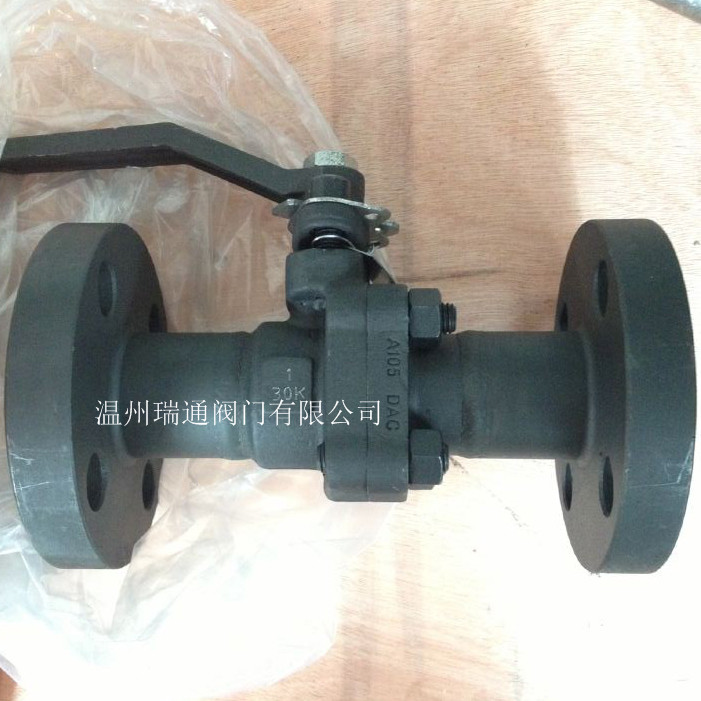

日标锻钢法兰球阀
日标球阀 系：按密封面分： Q41 F/ W/ Y; 不锈钢硬密封日标球阀 ， 不锈钢软密封日标球阀 日标锻钢法兰球阀
1. 材质有 : （铸钢，锻钢） - 新厂， ( 不锈钢， 301 ， 304-SCS13A-CF8 ， 304L -CF3,316-CF8M-SCS14A ， 316L -CF3M,321 等 )- 老厂 /第三分厂
2. 规格： DN15-DN500
3. 标准： JIS 日标
4. 压力： 5K-63K
5. 连接 : 法兰
6. 品牌：温州瑞通
7. 密封：软密封，加强密封 PPL, 金属硬密封
8. 工作温度： -46 . ℃～350℃
9. 类型：直通式
10. 介质：水，油品，硝酸，醋酸类等腐蚀性介质。
11. 外型：重型 / 中型
12. 型号： Q41F-5K Q41F-10K Q41F-20K Q41F-30K Q41F-63K，Q41F-16K,Q41W-10K,Q41W-20K,Q41W-30K,Q41W-40K
标准
设计与制造按 ANSI B16.34 ， JIS 2071
结构长度按 JIS B2002
法兰连接尺寸按 JIS B2212 ， 2214
检验按 JIS B2003
试验压力
试验项目
|
壳体试验
|
密封试验
|
上密封试验
|
气密封试验
|
介质
|
水
|
气
|
单位
|
MPa
|
MPa
|
MPa
|
MPa
|
公称压力
|
10K
|
2.4
|
1.5
|
1.5
|
0.5-0.7
|
20K
|
5.8
|
4.0
|
4.0
|
主要零件材料
名称
|
材料
|
阀体
阀盖
|
A216WCB
|
A352 LCB
|
A217 WC6
|
A217 WC9
|
A217C5
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
球体
|
A182 F6
|
A182 F304
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
手柄
|
KTH350-10
|
螺柱
|
A193-B7 A320-L7 A193-B8
|
螺母
|
A194-2H A194-7 A194-8
|
主要连接尺寸 Z41W-10K/20K
型号
|
规格 (mm)
|
尺寸 (mm)
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
D0
|
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K
|
1/2″
|
15
|
108
|
95
|
70
|
52
|
12
|
4-Φ15
|
68
|
115
|
3/4″
|
20
|
117
|
100
|
75
|
58
|
14
|
4-Φ15
|
75
|
130
|
1″
|
25
|
127
|
125
|
90
|
70
|
14
|
4-Φ19
|
85
|
150
|
11/4″
|
32
|
140
|
135
|
100
|
80
|
16
|
4-Φ19
|
96
|
190
|
11/2″
|
40
|
165
|
140
|
105
|
85
|
16
|
4-Φ19
|
107
|
230
|
2″
|
50
|
178
|
155
|
120
|
100
|
16
|
4-Φ19
|
118
|
240
|
21/2″
|
65
|
190
|
175
|
140
|
120
|
18
|
4-Φ19
|
145
|
280
|
3″
|
80
|
203
|
185
|
150
|
130
|
18
|
8-Φ19
|
160
|
310
|
4″
|
100
|
229
|
210
|
175
|
155
|
18
|
8-Φ19
|
185
|
330
|
5″
|
125
|
356
|
250
|
210
|
185
|
20
|
8-Φ23
|
230
|
600
|
6″
|
150
|
394
|
280
|
240
|
215
|
22
|
8-Φ23
|
260
|
800
|
8″
|
200
|
457
|
330
|
290
|
265
|
22
|
12-Φ23
|
310
|
1000
|
10″
|
250
|
533
|
400
|
355
|
325
|
24
|
12-Φ25
|
350
|
1200
|
主要连接尺寸 Z41W-10K/20K
型号
|
规格 (mm)
|
尺寸 (mm)
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
H
|
D0
|
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K
|
1/2″
|
15
|
140
|
95
|
70
|
52
|
14
|
4-Φ15
|
72
|
115
|
3/4″
|
20
|
152
|
100
|
75
|
58
|
16
|
4-Φ15
|
75
|
130
|
1″
|
25
|
165
|
125
|
90
|
70
|
16
|
4-Φ19
|
85
|
150
|
11/4″
|
32
|
178
|
135
|
100
|
80
|
18
|
4-Φ19
|
95
|
190
|
11/2″
|
40
|
190
|
140
|
105
|
85
|
18
|
4-Φ19
|
110
|
230
|
2″
|
50
|
216
|
155
|
120
|
100
|
22
|
8-Φ19
|
120
|
240
|
21/2″
|
65
|
241
|
175
|
140
|
120
|
24
|
4-Φ19
|
150
|
280
|
3″
|
80
|
283
|
200
|
160
|
135
|
26
|
8-Φ23
|
165
|
310
|
4″
|
100
|
305
|
225
|
185
|
160
|
28
|
8-Φ23
|
190
|
330
|
5″
|
125
|
381
|
270
|
225
|
195
|
30
|
8-Φ25
|
240
|
600
|
6″
|
150
|
403
|
305
|
260
|
230
|
32
|
12-Φ25
|
270
|
800
|
8″
|
200
|
502
|
350
|
305
|
275
|
34
|
12-Φ25
|
315
|
1000
|
10″
|
250
|
568
|
430
|
380
|
345
|
34
|
12-Φ27
|
380
|
1200
|
订货须知：
一、① 日标锻钢法兰球阀产品名称与型号
②日标锻钢法兰球阀口径
③不锈钢日标球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司 日标锻钢法兰球阀型号，请按 日标锻钢法兰球阀型号直接向我司销售部订购。
。(销售部电话0577-8588 8060 8588 8061 8588 8062 8588 8063 8588 8220 8588 8221 传真：0577-8868 8270)以防上当受骗。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
