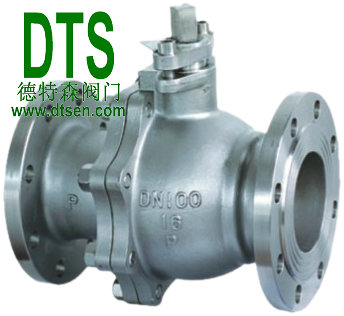

一、不锈钢球阀Q41F-16P球阀产品概述
不锈钢球阀Q41F-16P球阀，阀体、内件均采用不锈钢CF8、CF3、CF8M、CF3M等，此种材质特别适合于天然气和酸碱腐蚀性介质。
不锈钢球阀Q41F-16P球阀属于浮动球球阀，其设计制造标准是API 600、API 602，在管路中主要用来做切断、分配和改变介质的流动方向。美标不锈钢浮动球阀主要是用一个带有圆形通道的球体作启闭件，该启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
二、不锈钢球阀Q41F-16P球阀主要零部件材料表
序号
|
零件名称
|
材料名称
|
Q41F/H-P
|
Q41F/H-PL
|
Q41F/H-R
|
Q41F/H-RL
|
1
|
阀体左体
|
A315-CF8
|
A35-CF3
|
A351-CF8M
|
A351-CF3M
|
2
|
球体
|
B2-B8
|
A182-F304L
|
A182-F304L
|
A132-F316
|
A182-F316L
|
B8以上
|
A351-CF8M
|
A351-CF3
|
A351-CF8M
|
A351-CF3M
|
3
|
阀杆
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
4
|
阀座
|
PTFE/增强PTFE/NYLIN/柔性石墨
|
5
|
阀座支承圈
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
6
|
弹簧
|
3yc-7/17-49H
|
7
|
螺柱
|
A193-B8
|
8
|
螺母
|
A194-8
|
三、不锈钢球阀Q41F-16P球阀主要性能规范表
压力等级
|
磅级(Class)
|
150Lb
|
300Lb
|
400Lb
|
600Lb
|
试验压力
(MPa)
|
壳体试验
|
3.03
|
7.5
|
10.2
|
15.0
|
密封试验
|
2.2
|
5.5
|
7.48
|
11.0
|
适用工况
|
适用介质
|
P:适用于硝酸类；R适用于醋酸类
|
适用温度
|
-196~≤550℃
|
适用规范
|
设计制造按
|
API60
|
法兰尺寸按
|
ANSI B16.5
|
结构长度按
|
ANSI B16.0
|
检验试验按
|
API598
|
四、不锈钢球阀Q41F-16P球阀主要外形尺寸表
|
公称通径
NPS(in)
|
公称压力150LB主要尺寸(mm)
|
L
|
D
|
T
|
G
|
C
|
n-φd
|
W
|
H
|
1/2"
|
108
|
89
|
12
|
35
|
60.5
|
4-15
|
115
|
72
|
3/4"
|
117
|
98
|
12
|
43
|
70
|
4-15
|
115
|
76
|
1"
|
127
|
108
|
12
|
51
|
79.5
|
4-15
|
150
|
92
|
11/2"
|
165
|
127
|
14.3
|
73
|
98.5
|
4-16
|
200
|
123
|
2"
|
178
|
152
|
15.9
|
92
|
120.5
|
4-19
|
200
|
132
|
21/2"
|
190
|
178
|
17.5
|
105
|
139.5
|
4-19
|
320
|
164
|
3"
|
203
|
190
|
19.1
|
127
|
152.4
|
4-19
|
320
|
173
|
4"
|
229
|
229
|
23.9
|
157
|
190.5
|
8-19
|
450
|
210
|
6"
|
394
|
279
|
26
|
216
|
241.5
|
8-22
|
8000
|
288
|
8"
|
457
|
343
|
29
|
270
|
298.5
|
8-22
|
1120
|
374
|
10"
|
533
|
406
|
31
|
324
|
362
|
12-25
|
1420
|
366
|
12"
|
610
|
483
|
32
|
381
|
432
|
12-25
|
1420
|
412
|
