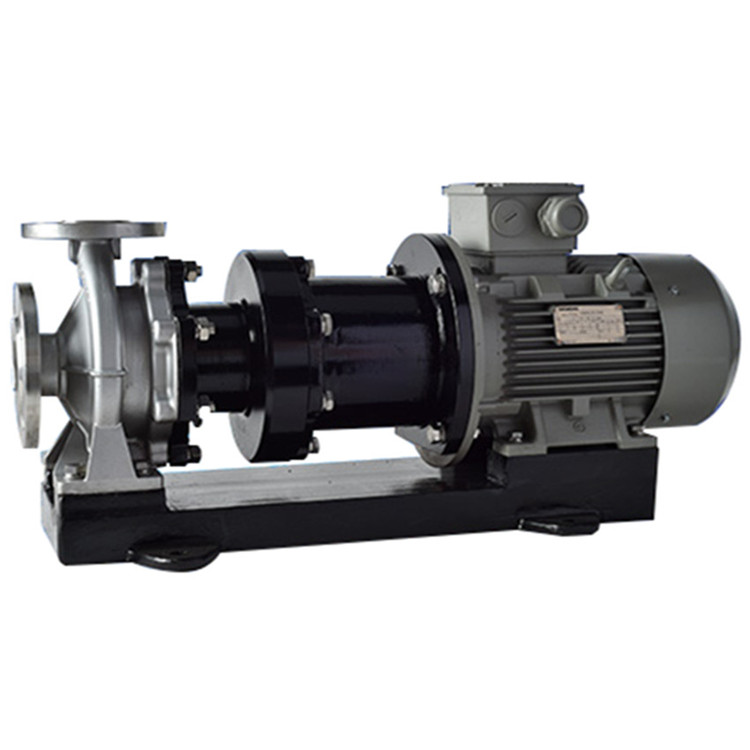

佰诺磁力传动离心泵（简称磁力泵）通常由电动机、磁力偶合器和耐腐蚀离心泵组成。参照API685规范设计，产品为卧式、单级、单吸、径向剖分蜗壳式离心泵。泵体采用底脚线支撑，轴向吸入、径向排出、后开门结构。根据磁学原理，当电机带动外磁转子旋转时，永久磁场能穿透空气隙和非磁性材质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封，从而彻底解决了“跑、冒、滴、漏”问题，特别适宜易燃易爆、有毒、腐蚀性、易汽化挥发介质的输送，具有安全环保及节能的优点。

IMC系列磁力泵是联合我国设计组开发的新型无泄漏耐腐蚀泵，IMC系列磁力泵形式及基本参数等效用符合HG/T2730-2012《磁力驱动离心式化工流程泵》标准。

IMC系列磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重和各种腐蚀性液体的理想设备。

IMC系列磁力泵适用于输送吸入压力不大于0.2Mpa，工作压力不超过1.6Mpa，温度不超过120℃。密度不大于1980kg/m  ，粘度不大于30*10-6m2/s的不含硬颗粒、纤维及有磁性物质液体。

IMC-G高温型磁力泵输送压力不大于1.6MPa，温度不超过350℃，粘度不大于30*10-6m  /s的不含硬质颗粒和纤维的液体。当输送介质系统压力大于1.6MPa时，我公司可进行特殊设计制造。

流量：1.8-850m3/h；

扬程：8-125m；

功率：0.12-200kw；

口径：12-300mm；

适用温度：-20-350℃

型 号	流量Q (m3/h)	扬程H (m)	转速n (r/min)	效率η (%)	电机型号	电机功率 (Kw)
IMC32-20-125	3.2	20	2900	16	YB90S-2	1.5
IMC32-20-160	3.2	32	2900	18	YB90L-2	2.2
IMC40-25-105	6.3	12.5	2900	20	YB90S-2	1.5
IMC40-25-125	6.3	20	2900	24	YB90L-2	2.2
IMC40-25-160	6.3	32	2900	26	YB100L-2	3
IMC40-25-200	6.3	50	2900	26	YB132S1-2	5.5
IMC40-25-250	6.3	80	2900	20	YB160M1-2	11
IMC50-32-125	12.5	20	2900	34	YB100L-2	3
IMC50-32-160	12.5	32	2900	39	YB112M-2	4
IMC50-32-200	12.5	50	2900	31	YB132S2-2	7.5
IMC50-32-250	12.5	80	2900	25	YB160M2-2	15
IMC65-50-125	25	20	2900	45	YB112M-2	4
IMC65-50-160	25	32	2900	45	YB132S2-2	7.5
IMC65-40-200	25	50	2900	35	YB160M2-2	15
IMC65-40-250	25	80	2900	37	YB160L-2	18.5
IMC65-40-315	25	125	2900	27	YB200L2-2	37
IMC80-65-125	50	20	2900	55	YB132S2-2	7.5
IMC80-65-160	50	32	2900	55	YB160M1-2	11
IMC80-50-200	50	50	2900	50	YB160L-2	18.5
IMC80-50-250	50	80	2900	45	YB200L1-2	30
IMC80-50-315	50	125	2900	40	YB250M-2	55
IMC100-80-125	100	20	2900	61	YB160M1-2	11
IMC100-80-160	100	32	2900	61	YB160L-2	18.5
MC100-65-200	100	50	2900	60	YB200L1-2	30
IMC100-65-250	100	80	2900	56	YB250M-2	55
IMC100-65-315	100	125	2900	50	YB280M-2	90

注：0.75KW以上均可配****电机，过流部件材质分别有304、304L316、316L，可按客户要求定制非标准磁力泵。
