概述
ZSHV型系列气动V型球阀，球芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时，V形缺口与阀座之间产生楔形剪切作用，具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。配用齿轮齿条式执行机构。结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用型分为单作用式和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品、制药、造纸、航空航天等控制领域中。
■ 主要技术参数和性能
型式
|
直通式铸造球阀
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
阀座直径
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
额定流量系数Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
公称压力PN
|
PN1.6, 6.4MPa
|
泄漏量
|
软密封：≤1.8×10-7×△P×DN.l/h(试验介质为液体：式中△P为压差)
硬密封：≤10-4×阀额定容量.l/h(阀额定容量的计算见附表)
|
气源压力
|
0.4～0.6MPa
|
连接形式
|
对夹式、法兰式、管道法兰按JB79-59标准
|
适用温度
|
软密封-40～+180℃ 硬密封-40～+450℃
|
球芯转角
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
流量特性
|
近似等百分比(典型曲线圈见附录)
|
阀体材质
|
铸钢、铸不锈钢
|
球芯型式
|
部分球带有V形缺口
|
阀座材料
|
聚四氟乙烯、不锈钢司钛莱硬合金
|
基本误差
|
≤全行程的±2％(带定位器)
|
回差
|
≤全行程的2.0％(带定位器)
|
死区
|
≤全行程的0.8％(带定位器)
|
■ 主要配置附件
调节型：电气阀门定位器、空气过滤减压器、手轮机构等
准切断型：空气过滤减压器、电磁阀、阀位开关、手轮机构等

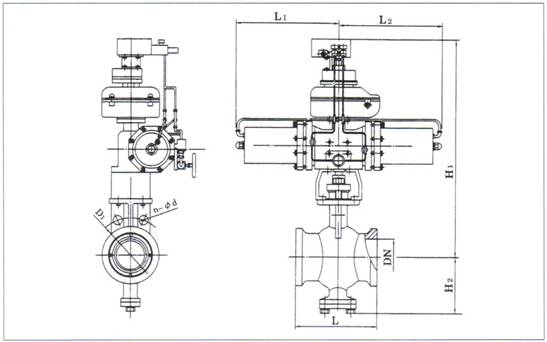

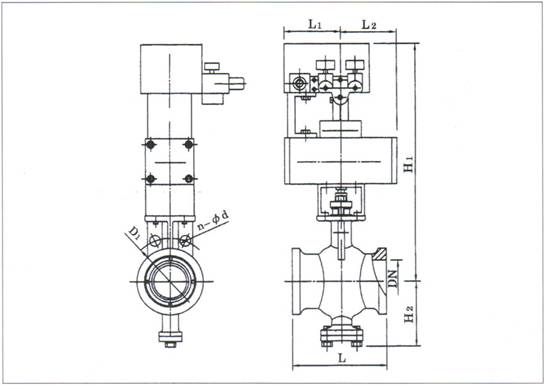

■ 外形及连接尺寸
ZSHV-16型
公称
通径
DN
|
L
|
H1
|
H2
|
L1
|
L2
|
D1
|
n-d
|
单作用
|
双作用
|
单作用
|
双作用
|
单作用
|
双作用
|
25
|
102
|
388
|
359
|
60
|
125
|
56
|
125
|
56
|
85
|
4-14
|
32
|
102
|
396
|
396
|
65
|
125
|
96
|
125
|
96
|
100
|
4-18
|
40
|
114
|
406
|
406
|
75
|
125
|
96
|
125
|
96
|
110
|
4-18
|
50
|
124
|
484.5
|
484.5
|
95
|
159.5
|
123.5
|
159.5
|
123.5
|
125
|
4-18
|
65
|
143
|
526
|
499.5
|
105
|
200.5
|
123.5
|
200.5
|
123.5
|
145
|
4-18
|
80
|
165
|
743
|
536
|
120
|
324
|
150
|
644
|
150
|
160
|
8-18
|
100
|
194
|
756
|
549
|
140
|
324
|
150
|
644
|
150
|
180
|
8-18
|
125
|
213
|
809
|
773
|
165
|
398
|
324
|
627
|
324
|
210
|
8-18
|
150
|
229
|
993
|
793
|
185
|
556
|
324
|
776
|
324
|
240
|
8-23
|
200
|
243
|
1033
|
869
|
205
|
556
|
398
|
776
|
398
|
295
|
12-23
|
250
|
297
|
1080
|
1073
|
240
|
642
|
540
|
1016
|
540
|
355
|
12-25
|
300
|
338
|
1117
|
1113
|
290
|
759
|
540
|
1294
|
540
|
410
|
12-25
|
350
|
380
|
1326
|
1155
|
330
|
856
|
632
|
1399
|
632
|
470
|
16-25
|
400
|
420
|
1361
|
1190
|
360
|
856
|
632
|
1399
|
632
|
525
|
16-30
|
ZSHV-64型
公称通径DN
|
L
|
H1
|
H2
|
L1
|
L2
|
D1
|
n-d
|
单作用
|
双作用
|
单作用
|
双作用
|
单作用
|
双作用
|
25
|
102
|
451.5
|
388
|
60
|
159.5
|
96
|
159.5
|
96
|
100
|
4-18
|
32
|
102
|
499.5
|
396
|
65
|
159.5
|
96
|
159.5
|
96
|
110
|
4-23
|
40
|
114
|
496
|
406
|
75
|
324
|
96
|
200.5
|
96
|
125
|
4-23
|
50
|
124
|
718
|
484.5
|
95
|
324
|
123.5
|
644
|
123.5
|
135
|
4-23
|
65
|
143
|
733
|
626
|
105
|
398
|
150
|
644
|
150
|
160
|
8-23
|
80
|
165
|
779
|
743
|
120
|
556
|
324
|
627
|
324
|
170
|
8-23
|
100
|
194
|
956
|
756
|
140
|
556
|
324
|
776
|
324
|
200
|
8-25
|
125
|
213
|
973
|
809
|
165
|
642
|
398
|
776
|
398
|
240
|
8-30
|
150
|
229
|
1000
|
825
|
185
|
759
|
398
|
1016
|
398
|
285
|
8-34
|
200
|
243
|
1137
|
1033
|
205
|
759
|
540
|
1294
|
540
|
345
|
12-34
|
250
|
297
|
1177
|
1073
|
240
|
856
|
540
|
1294
|
540
|
400
|
12-41
|
300
|
338
|
1361
|
1120
|
290
|
|
632
|
1399
|
632
|
460
|
16-41
|
350
|
380
|
|
1252
|
330
|
|
759
|
|
759
|
525
|
16-41
|
400
|
420
|
|
1287
|
360
|
|
759
|
|
759
|
585
|
16-48
|
■ 订货须知
订货时请注明：
1、产品型号
2、公称通径阀座直径
3、公称压力
4、阀体和阀内组件材料
5、适用温度
6、调节方式
7、双作用或单作用(单作用请注明气开式或气闭式)
8、是否带附件
9、连接型式
