 供应信息-手动浮动软密封球阀

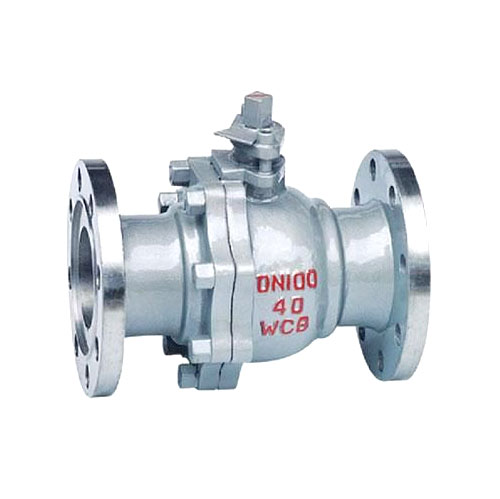

手动浮动软密封球阀

手动浮动软密封球阀
价格说明: 电话咨询
在线询盘

最小起订: 联系电话: 13127928005
所在地区: 上海 金山区 发布时间: 2024年4月15日
供货能力: 有效时间: 2025年4月15日


手动浮动软密封球阀

产品介绍

Q41F手动软密封球阀是近十几年来发展最快的阀门品种之一。手动软密封球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、 重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭,手动软密封球阀是由旋塞阀演变而来的,它的启闭件作为一个球体,利用球体绕 阀杆的轴线旋转90°实现开启和关闭的目的。

【产品特点】
1、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装

产品特点

浮动式软密封球阀在管道上主要用于切断、分配和改变介质流动方向,在化工产品、医药和食品销售种;在水电、火 电和核电的电力销售系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金销售系统中得以广泛的应用,是一种与销售建设、国 防建设和人民生活息息相关的重要机械产品。手动软密封球阀浮动式软密封球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个 指定点。

技术参数

【性能参数】
型号
Q41F-16C
Q41F-25C
Q41F-16P
Q41F-25P
工作压力(MPa)
1.6~2.5
适用温度(℃)
≤180
适用介质
水、蒸汽、油品
弱腐蚀性介质
材料
阀体、阀盖
碳素钢铸钢
铬镍系不锈钢
球体、阀杆
铬/铬镍/铬镍钼系不锈钢
铬镍系不锈钢
密封圈
柔性石墨垫圈/316+柔性石墨垫圈
填料
聚四氟乙烯

PN1.6MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

PN10MPa 主要连接尺寸及重量

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75
