 供应信息-升降式止回阀

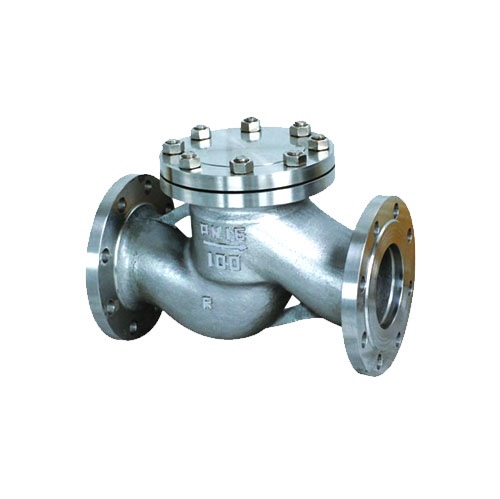

升降式止回阀

升降式止回阀
价格说明： 电话咨询
在线询盘

最小起订： 1台 联系电话： 13127928005
所在地区： 上海 金山区 发布时间： 2025年4月18日
供货能力： 1000台 有效时间： 2026年4月18日


升降式止回阀 　

产品介绍

1、H41H、H41Y 型升降式止回阀具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中
2、当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流

产品特点

H41H、H41Y 型 PN16~PN100 升降式止回阀是生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。

技术参数

试验压力(MPa) 2.5 4.0 6.4 10.0 MPa
壳体强度试验 3.75 6.0 9.6 15.0 MPa
高压密封试验压力 2.75 4.4 7.04 11.0 MPa
低压气密封验压力 0.5-0.7
适用介质 C 水、油品、气 P 醋酸类 R 硝酸类 N 液化气
适用温度 ≤425℃ ≤180℃ -40-+80℃



名称 材料
阀体 /阀盖 CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
阀瓣 CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
垫片 PTFE 石墨
螺栓 不锈钢 35CrMoA
螺母 不锈钢 45、35CrMoA


H41H-16C升降式止回阀尺寸：

型号 公称通径 L D D1 D2 b Z-φd D6 H
1.6 25 160 115 85 65 16 4-φ14 - 80
32 180 135 100 78 16 4-φ18 - 85
40 200 145 110 85 16 4-φ18 - 95
50 230 160 125 100 16 4-φ18 - 105
65 290 180 145 125 18 4-φ18 - 120
80 310 195 160 135 20 8-φ18 - 130
100 350 215 180 155 20 8-φ18 - 140
125 400 245 210 185 22 8-φ18 - 155
150 480 280 240 210 24 8-φ23 - 180
200 600 335 295 265 26 12-φ23 - 215
250 730 405 355 320 32 12-φ25 - 260
300 850 460 410 375 34 12-φ25 - 315

H41H-25C直通升降止回阀外形及尺寸：

2.5 20 150 105 75 55 16 4-φ14 - 80
25 160 115 85 65 16 4-φ14 - 80
32 180 135 100 78 18 4-φ18 - 120
40 200 145 110 85 18 4-φ18 - 140
50 230 160 125 100 20 4-φ18 - 145
65 290 180 145 120 22 8-φ18 - 160
80 310 195 160 135 22 8-φ18 - < td>
