一、用途及特点

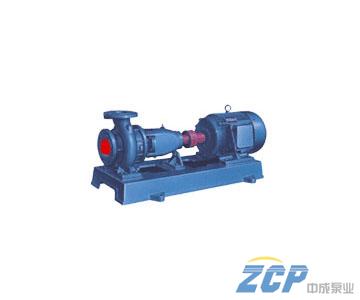

IS、IR型泵是卧式单级单吸清水离心泵，用于工农业及城市、排水、消防供水等。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。
本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。
IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，
能互换；全系列泵的悬架也只有四种。
泵转速分为2900和1450转／分两种。
性能如下： 2900转／分 1450转／分
最大流量： 240米3／分400米3／分
最高总扬程： 125米 55米
最高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)
最高工作温度：80℃
允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。
二、结构说明
本泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。
三、结构图
IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。
IS、IR型泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。
泵的壳体（即泵体和泵盖）抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖（9），填料环（10），和填料（11)等组成，以防止进气或大量漏水。泵的叶轮如有平衡，則装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，則很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔， 由于叶轮背面液体压力大于大气压，因而不存在漏汽问題，故可不装填料环。
为避免轴麿损，在轴通过填料腔的部位装冇轴套保护，轴套与轴之间装有0形密封困，以防止沿着配合表面进气或漏水。
泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。
1 泵体 2 泵盖 3 叶轮 4 轴 5 密封环 6 叶轮螺母 7 止动垫圈 8 轴套 9 填料压盖 10 填料环 11 填料 12 悬架轴承部件
四、型号意义
五、故障与排除
|
故 障 |
原 因 |
解决方法 |
|
1、水泵不吸水，压力表及真空表的指针在剧烈摆动。 |
注入水泵的水不够，水管或仪表漏气。 |
再往水果内注入或拧紧堵塞漏气处。 |
|
2、水泵不吸水，真空表表示髙度真空。 |
低阀没有打开，或已淤塞吸水管阻力太大，吸水管高太大。 |
校正或更改底阀。清洗或更改泵水管，减低吸水高度。 |
|
3、看压力表水泵出水处是有压力，然而水管仍不出水。 |
出水管阻力太大，旋转方向不对，叶轮淤塞。 |
检查或缩短水管及检查电机取下水管接头，清洗叶轮。 |
|
4、流量低于予计。 |
水泵淤塞，口环麿损过多。 |
清洗水泵及管子，更换口环。 |
|
5、水泵耗费的劝率过大。 |
填料函压的太紧了，填料函发热，因磨损叶轮坏了，水泵供水量增加。 |
拧紧填料函，或将填料取出来打方一些，更换叶轮，增加出水管阻力，来降低流量。 |
|
6、水泵内部声音反常水泵不水上。 |
流量太大，吸水管内阻力过大， 吸水高度过大，在吸水处有空气渗入，所檢送的液体温度过 高。 |
增加出水管内的阻力以减低流量，检查泵吸入管内阻力， 检查底阀减小吸水高度。拧緊堵塞漏气处，降低液体温 度。 |
|
7、轴承过热。 |
没有油，水泵轴与电机轴不在一一条中心线上。 |
注油，把柚中心对准。 |
|
8、水泵振动。 |
泵轴与电机轴不在一条中心线上或果轴斜了。 |
把水泵和电机的轴中心线对准。 |
