| 产品介绍：
【概述】
微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并且有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
【主要技术参数】
| 公称通径 |
DN(mm) |
100-1200 |
| 公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
试验压力
Ps(MPa) |
密封试验 |
1.1 |
1.74 |
2.75 |
| 强度试验 |
1.5 |
2.4 |
3.75 |
| 适用介质 |
水、油品、蒸汽、酸碱等 |
| 适用温度 |
<80度（根据用户要求可达200度） |
| 缓闭性能 |
介质压力≥0.19MPa具有缓闭性能 |
| 缓闭时间 |
1-60秒内任意调节 |
【零部件材料】
| 名 称 |
材 料 |
| 阀 体 |
灰铸铁、球墨铸铁、铸钢 |
| 阀板组合件 |
碳钢与橡胶组合 |
| 阀轴 |
35、不锈钢 |

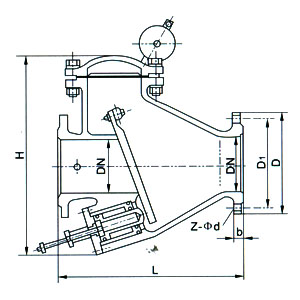

【结构图示】:
【主要外形尺寸】(法兰连接尺寸按JB/T79-94标准)
公称通径
(DN) |
尺 寸 |
| L |
H |
D |
D1 |
b |
Z-Φd |
| 125 |
400 |
550 |
245 |
210 |
32 |
8-18 |
| 150 |
480 |
580 |
280 |
240 |
34 |
8-23 |
| 200 |
500 |
680 |
330 |
295 |
34 |
8-23 |
| 250 |
600 |
730 |
390 |
350 |
36 |
12-23 |
| 300 |
700 |
828 |
445 |
400 |
40 |
12-23 |
| 350 |
800 |
950 |
500 |
460 |
44 |
16-23 |
| 400 |
900 |
1030 |
565 |
515 |
48 |
16-25 |
| 450 |
1000 |
1100 |
615 |
565 |
50 |
20-25 |
| 500 |
1100 |
1262 |
670 |
620 |
52 |
20-25 |
| 600 |
1300 |
1520 |
780 |
725 |
80 |
20-30 | |
