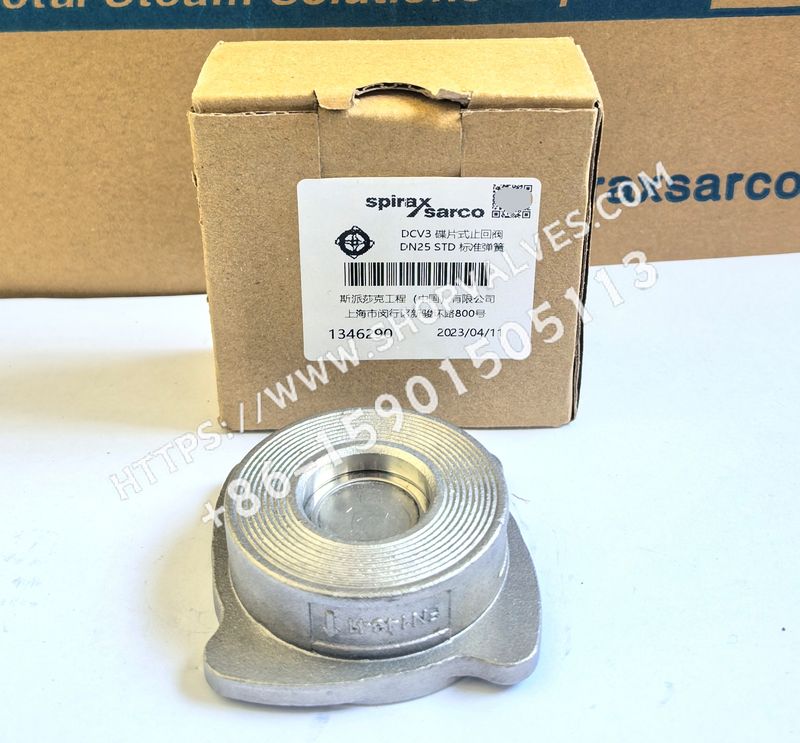

斯派莎克Spirax Sarco DCV3与DCV3LT碟式止回阀全面解析
在流体控制领域，斯派莎克Spirax Sarco旗下的DCV3和DCV3LT碟式止回阀凭借出色性能脱颖而出。作为专业的碟片式法兰对夹安装止回阀，它们广泛适用于制程管道、热水系统、蒸汽及冷凝水系统等多种场景，在工业与民用领域都发挥着关键作用。其连接尺寸严格遵循EN 558 part 1, series 49标准，确保安装适配性与兼容性。标准款采用金属阀座，专为蒸汽系统设计；若应用于油、空气、气体和水系统，还可选择其他材质阀座，灵活满足不同工况需求。
多样化配置选择
- 重型弹簧：针对锅炉给水场景，配备重型弹簧（700mbar开启压力，最大适用口径DN65），保障系统稳定运行。
- 软阀座材质：
- Viton软阀座：适用于油、气体和空气系统。
- EPDM软阀座：专为水系统量身打造。
严苛标准与权威证书
- 产品完全符合欧洲设备报告97 / 23 / EC要求。
- 标准配置阀件达到EN 12266 rate E标准，还可按需提供符合EN 12266 rate D标准的阀件；软阀座在特定压差下，满足EN 12266 rate A标准。
- 提供“测试报告”，若需EN 10204 3.1材质证书，在订购时备注即可。
尺寸与口径规格
DCV3和DCV3LT止回阀涵盖DN15 - DN100多种口径，适配多种法兰标准，包括BS 10 Tables ’E’和’H’，EN 1092 PN6、PN10、PN16、PN25、PN40以及JIS 5、JIS 10、JIS 16、JIS 20法兰 。不过需注意，DN40、DN50、DN80和DN100口径不适用于JIS 5法兰，DN65和DN80口径无法安装于BS 10 ’E’法兰间。
核心材料构成
阀体、碟片、弹簧定位器等核心部件均采用奥氏体不锈钢材质；重型弹簧则选用镍合金Nimonic 90 ，保证产品在复杂工况下的耐用性与可靠性。
工作范围与性能参数
| 参数类型 |
详细信息 |
| 温度范围 |
DCV3LT最低适用温度 -60°C，DCV3最低为 -10°C 。配置高温弹簧的DCV3或无弹簧的DCV3/DCV3LT在特定区域可稳定运行 |
| 压力与试验 |
设计最大冷态水压试验压力达60 bar g，不同类型弹簧对应不同工作压力与温度 |
| 重量 |
详见下表 |
| Kv值 |
详见下表 |
| 开启压力 |
标准弹簧和高温弹簧在无流量时开启压力因口径而异；如需更低开启压力，可选用无弹簧止回阀（垂直安装且流向自下而上），重型弹簧开启压力700 mbar |
重量参数表
| 口径 |
重量(kg) |
| DN15 |
0.13 |
| DN20 |
0.19 |
| DN25 |
0.32 |
| DN32 |
0.55 |
| DN40 |
0.74 |
| DN50 |
1.25 |
| DN65 |
1.87 |
| DN80 |
2.42 |
| DN100 |
3.81 |
Kv值参数表
| DN |
Kv |
| 15 |
4.4 |
| 20 |
6.8 |
| 25 |
10.8 |
| 32 |
17 |
| 40 |
26 |
| 50 |
43 |
| 65 |
60 |
订购、安装与维护指南
订购示例
如需订购一款斯派莎克DN50 DCV3止回阀，不锈钢材质，适配EN1092 PN25法兰，可按对应规格下单。
安装与维修要点
- 严格参照随产品附带的安装维修指南(IM-P134-08)进行操作。
- 安装时，确保DCV止回阀按阀体流向箭头指示方向安装；带弹簧止回阀可任意方向安装，无弹簧止回阀垂直安装时需保证流向自下而上。
- 阀体独特的凸轮设计，使其能适配多种安装法兰。法兰、螺栓、螺母需由安装者自行配备。需注意，碟片式止回阀无备件，且不可用于严重脉动工况。
特殊处理要求
含有氟化橡胶部件的产品，在接近315℃或更高温度下，氟化橡胶可能分解产生氢氟酸。操作时务必避免皮肤接触与吸入，需严格按照安装维修指南推荐方式处理，规范操作下不会对环境造成危害。
如果您想了解更多斯派莎克止回阀产品，欢迎访问斯派莎克止回阀专题页，或查看斯派莎克DCV3止回阀详细产品信息。
