焊接截止阀
|
|
价格说明：
122元/台 |
|
| |
|
| 最小起订：
1台 |
联系电话： 15951505317 |
| 所在地区：
江苏 无锡市
|
发布时间：
2014年11月27日 |
| 供货能力：
555台 |
有效时间：
2015年11月27日 |
| |
|
| |
|
 |
|
|

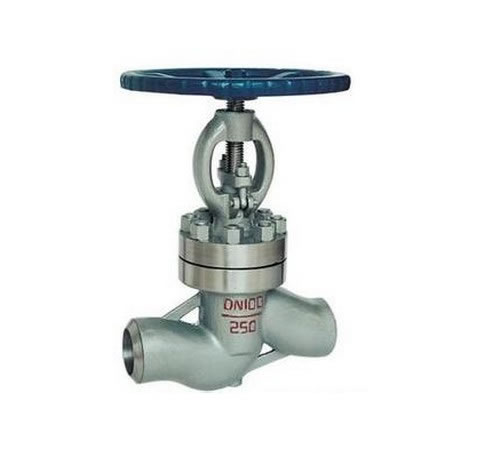

【J61Y焊接截止阀-产品说明】
J61Y焊接截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。焊接截止阀主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，焊接截止阀主要用于钢铁、冶金、电厂、热电等企业。
【J61Y焊接截止阀-技术规范】
设计与制造
|
JB/T3595
|
连接端尺寸
|
结构长度
|
JB/T3595
|
焊端尺寸
|
JB/T79
|
检验与试验
|
JB/T3595
|
材料
|
碳钢
|
GB/T12229
|
合金钢
|
ZB/J98015
JB/T5263
|
标志
|
GB/T12220
|
供货
|
JB/T7928
|
【J61Y焊接截止阀-主要零件材料】
型号
|
阀体
|
阀盖
|
阀瓣
|
阀座
|
阀杆
|
填料
|
适用介质
|
适用温度
|
J61Y-(320)
|
A105
|
2Cr13+ Stellite12
|
D507Mo
|
2Cr13
|
柔性石墨
|
水、蒸汽
|
425
|
J61Y-(320)PI
|
Ocr18Ni9Ti(F321)
|
321+ Stellite12
|
Stellite6
|
321
|
柔性石墨
|
水、蒸汽
|
540
|
J61Y-P54(170)
|
12CrLMoV
|
12CrMoV+ Stellite12
|
Stellite6
|
25CrMo1Va
|
柔性石墨
|
蒸汽
|
570
|
【J61Y焊接截止阀-主要外形尺寸】
型号
|
公称直径 NP(Mpa）
|
公称通径 DN(mm）
|
标准值
|
|
|
|
|
|
L
|
d
|
D1
|
D2
|
h
|
Do
|
H
|
H1
|
质量（kg）
|
J61Y-320
|
32
|
10
|
110
|
10
|
12
|
24
|
13.5
|
160
|
215
|
36
|
5.7
|
J61Y-P54170
|
P5417
|
10
|
110
|
10
|
12
|
24
|
13.5
|
160
|
215
|
36
|
5.7
|
J61Y-320
|
32
|
15
|
150
|
113
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
J61Y-320PI
|
32
|
15
|
150
|
13
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
J61Y-P54200V
|
P5420
|
15
|
150
|
13
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
J61Y-320
|
32
|
20
|
150
|
19
|
22
|
35
|
18
|
200
|
247
|
47
|
9.9
|
J61Y-P54170V
|
P5417
|
20
|
150
|
19
|
22
|
35
|
18
|
200
|
247
|
47
|
9.9
|
J61Y-320
|
32
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
J61Y-320PI
|
32
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
J61Y-P54200V
|
P5420
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
J61Y-320
|
32
|
32
|
180
|
27
|
31
|
52
|
24
|
240
|
282
|
66
|
12.8
|
J61Y-P54170V
|
P5417
|
32
|
180
|
27
|
31
|
52
|
24
|
240
|
282
|
66
|
12.8
|
|
|
|
|
|
