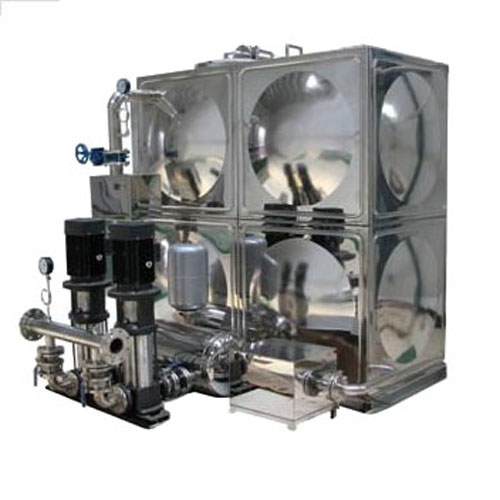

一、心泉 FQL/DRL不锈钢生活稳压变频供水设备工作原理
本系统通过智能 处理器进行PID控制，出水管网上的压力控制器对水压采样并转化为相应的电信号传送到PLC，PLC接收到管网的实际压力信号与用户设定的压力值进行比较，利用偏差值控制变频器的输出频率以改变电机输出功率。当一台水泵全速运行仍然达不到用户设定压力时，则将变频泵切换为工频运行，由变频器软启动另一台泵并低频运行。若实际压力大于设定压力时，则自动停止工频泵，从而达到变量恒压供水。若用水量极少时，则停止所有主动，由辅泵和气压罐工作恒压。
二、心泉 FQL/DRL不锈钢生活稳压变频供水设备性能特点
1、压力恒定。采用优质变频器和微处理器对系统时时作动态调整，即使在用水高峰期用水量剧烈变化，出水压力也能保持稳定。控制精度高达±0.01MPa。
2、水质更好。通常采用食品卫生等级不锈钢作室内水箱，避免了传统屋顶水池因灰尘、树叶、小动物尸体等杂物污染水质。
3、环保节能。选用 率轻型立式多级不锈钢水泵作为加压设备，按所需要的水量自动提高或减少水泵转速及控制水泵运行台数，可节能30以上。
4、自动化程度高，操作简单。设备通电初始化后机组全自动运行，停电恢复供电后自动开始工作。工作泵、备用泵切换全自动处理，出现故障及时发出声光报警，通过面板显示用户可直观快捷地找出故障原因。
5、控制功能齐全。如果是多台泵机组，启动方式采用循环软启动，减少了直接启动时对电网的冲击和干扰，并使各台遵循先开先停、先停先开的原则选择性的工作，从而延长泵组寿命。通过系统内部时钟，还可设置定时开关机功能，用于定时供水（如办公区）。
6、运行可靠。核心部件采用国际知名品牌配件，有效降低了设备故障率。且当一台泵出现故障无法运行时，系统自动屏蔽故障泵启动备用泵运行。
7、保护功能齐全。具有过载、过流、短路、缺相、超压、欠压及缺水等保护功能。
8、安装方便。装好水池及接口后，设备成套出厂后送到现场连接进水管和固定好地脚螺钉后便可运行。
三、FQL/DRL不锈钢生活恒压稳压变频供水设备应用场合
变频恒压供水设备一般结合水池（水箱）使用，推荐市政供水量不足或不稳定甚至是没有自来水供给的以下场合使用。
1、生活用水：如高层建筑、居民小区、别墅、医院、学校、体育馆、高尔夫球场、机场、军dui、工厂宿舍等场合生活和消防给水
2、冷热水系统：如学校、宾馆、旅馆、酒店等场合冷热水增压系统
3、灌溉喷淋：如公园、水上乐园、农场、果园等场合给水
4、生产建设：如工厂生产加工、洗涤装置、食品饮料加工、建筑工地等给水增压
四、FQL/DRL不锈钢生活恒压稳压变频供水设备工作原理图
五、FQL/DRL不锈钢生活恒压稳压变频供水设备性能范围
| 序号 |
增压稳压设备 |
消防 |
立式隔膜式气压罐 |
|
|
配用水泵 |
|
|
运行压力（MPa） |
| |
型号 |
压力 |
|
|
|
参数 |
|
|
PS1-PS2 |
| |
|
（MPa） |
型号规格 |
消防储水容积（L） |
|
|
|
|
|
| |
|
P1 |
|
标定 |
实际 |
流量 |
扬程 |
功率 |
|
| |
|
|
|
容积 |
容积 |
|
|
|
|
| 1 |
ZW（L）-
-X-7 |
0.1 |
SQL800×0.6 |
300 |
319 |
3 |
40 |
1.5 |
0.26-0.31 |
| 2 |
ZW（L）-
-Z-10 |
0.16 |
SQL800×0.6 |
150 |
159 |
3 |
40 |
1.5 |
0.26-0.31 |
| 3 |
ZW（L）-
-X-10 |
0.16 |
SQL800×0.6 |
300 |
319 |
3 |
50 |
1.5 |
0.26-0.42 |
| 4 |
ZW（L）-
-X-13 |
0.22 |
SQL1000×0.6 |
300 |
329 |
3 |
40 |
1.5 |
0.35-0.40 |
| 5 |
ZW（L）-
-XZ-10 |
0.16 |
SQL1000×0.6 |
450 |
480 |
3 |
40 |
1.5 |
0.33-0.38 |
