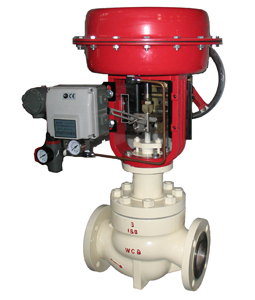

ZXP型新系列气动薄膜直通单座调节阀(ZXP control valve)
产品说明：
ZXP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、
流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等
介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、
64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为
线性或等百分比。多种多样的品种规格可供选择。
产品特点：
1、顶导向单座调节阀，结构紧凑，部件少、易维修。
2、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4、可调范围大，固有可调比为50。
5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
6、ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
7、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
执行机构
型 式：多弹簧式薄膜执行机构
ZP280B/K，ZP400B/K，ZP600B/K，ZP1000B/K
阀 作 用：正作用，反作用
膜片材料：丁腈橡胶夹增强涤纶织物
弹簧量程：20～100KPa，40～200KPa 80～240KPa
供气压力：0.14～0.4MPa
信号接口：内螺纹M16×1.5（M10×1）
环境温度：-30℃～+70℃
附 件（根据要求配置）
定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其它
![]()
![]()
![]()
![]()
![]()
注 1）对于ZXPW型单座波纹管密封调节阀，最大允许压差为1.0MPa，表中数据若数值小于1.0MPa则不变，
若数值大于1.0MPa，则取值1.0MPa。
外形尺寸及重量
标准型 散热型 波纹管密封型外形尺寸及重量
![]()
![]()
注 1）表中重量为不带附件标准型数据，也可安装侧装式手轮。
2）阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
