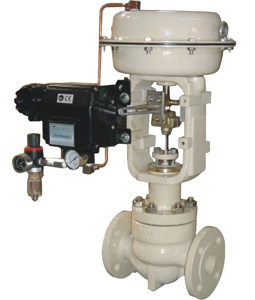

HCP平衡笼式单座调节阀 上海泉享阀门有限公司
■特点
具有流通能力大、不平衡力小，作用方式 更换方便等优点；具有结构紧凑，输出力大、高度低、重量轻、装校方便等特点。
气动双座阀的作用方式有两种：气关式、气开式。阀芯为双导向结构、只需将阀杆装入阀芯的另一导向端、阀体倒置（阀座不拆卸）上、下阀盖位置互换、即可实现由气关式改为气开式（或反之由气开式改为气关式）。
■作用原理
由调节器来的信号压力，输入气动薄膜多弹簧执行机构的气室中、作用在膜片上产生推力，该力压缩弹簧组，使推杆位移，通过连接杆带动阀芯，产生相应的行程，改变阀芯与阀座间的节流面积从而达到调节介质流量之目的。
■主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
■主要技术参数
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
额定流量系数
Kv
|
单座
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
双座
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2700
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
固有流量特性
|
直线、等百分比
|
固有可调比R
|
50：1
|
信号范围Pr（KPa）
|
20～200、40～200、20～60、60～100、80～240
|
气源压力Ps（MPa）
|
0.14～0.4
|
允许泄漏量
|
Ⅳ级（单座）、Ⅲ级（双座）
|
工作温度t
（℃）
|
常温型
|
-20～200、-40～250、-60～250
|
散热型
|
-40～450、-60～450
|
高温型
|
450～650
|
低温型
|
-60～-100、-100～-200、-200～-250
|
