BFDS101X多功能水泵控制阀组成
BFDS101X多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。JD745X多功能水泵控制阀的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。 当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。1、设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。 本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。JD745X多功能水泵控制阀用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。
JD745X多功能水泵控制阀产品简介
JD745X活塞式多功能水泵控制阀是安装在高层建筑上给水系统以及其他给水系统的水泵出口处，防止介质倒流，水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀、水锤消除器三种功能的阀门，可有效地保护供水系统的安全可靠性，并将缓开、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大，压力损失小，隔膜式适用于600口径一下的阀门。
多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片和活塞式的双室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启，全开、缓闭、截止等功能，实现了一个阀门、一次调节对水泵出口的多功能控制。
为了实现水泵运行的自动化、简化管理，减轻劳动，提高可靠性，人们用水利阀门和电动阀门取代了手动阀门，对单体阀门进行多项技术改进，出现了缓开缓闭逆止阀、缓动启闭水力阀门、自动缓闭闸阀、双速自闭阀等新型阀门。
JD745X多功能水泵控制阀特点
多功能水泵控制阀同时具有闸阀、逆止阀和水锤消除器三种阀件，这三种阀件在水泵运行中分别起着不同的作用。
消除水锤效果好，缓开、缓闭，有效保护水泵及管网的安全可靠性。
操作方便，无需阀门在另配电装，阀门按水泵开启，停止自动完成控制功能。
阀门采用全通道，直流式，流线型设计，水头损失小，节能效果好
BFDS101X多功能水泵控制阀主要零件
阀体，阀盖：球磨
密封O型圈：丁晴橡胶
弹簧：50CrvA
阀杆：2CR13
膜片：丁晴橡胶
调节阀，球阀：铜合金
过滤器：不锈钢

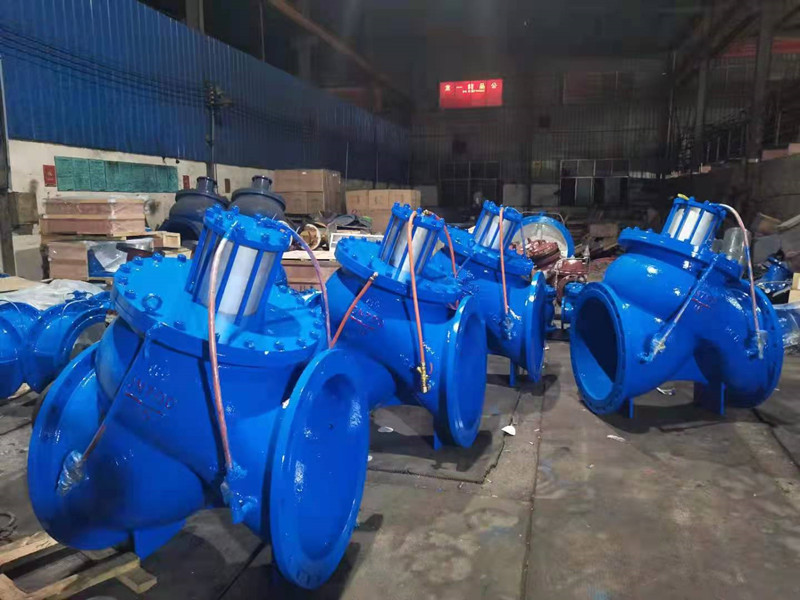

BFDS101X多功能水泵控制阀实物图
