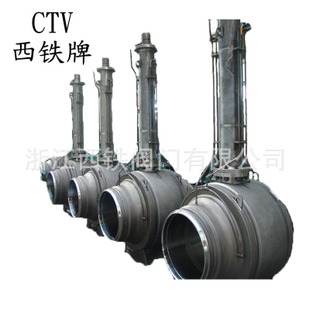

一、埋地式全焊接球阀结构与特征:
城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。
特 性：
全焊接球阀，不会有外部泄漏等现象。
球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)。
直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。
可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。
球体的加工精度非常精密，操作轻便，无不良干涉。
采用高级的原材料，能保PN25以上的压力。
与同类行业的同种规格产品相比，阀体小，而且外型美观。
在保证阀门正常操作、使用情况下，使用寿命在15年以上。
二、全焊接球阀特点：
1.阀体是由钢管焊接而成。
2.球垫采用强化聚四氟乙烯。
3.阀杆采用防爆设计。
4.温度范围：-60-200℃
5.驱动方式：手动或涡轮传动。
6.检测标准：Api 598
三、Q361F全焊接球阀结构尺寸：
DN
|
PN
|
L
|
D
|
D1
|
D2
|
H
|
B
|
H1
|
10
|
40
|
230
|
10
|
17.2
|
33.7
|
98
|
145
|
22
|
15
|
40
|
230
|
10
|
21.3
|
33.7
|
98
|
145
|
22
|
20
|
40
|
230
|
15
|
26.9
|
42.4
|
103
|
145
|
23
|
25
|
40
|
230
|
20
|
33.7
|
48.3
|
118
|
145
|
34
|
32
|
40
|
260
|
25
|
42.4
|
60.3
|
121
|
145
|
33
|
40
|
40
|
260
|
32
|
48.3
|
70
|
120
|
190
|
43
|
50
|
40
|
300
|
40
|
60.3
|
88.9
|
127
|
190
|
44
|
65
|
25
|
300
|
50
|
76.1
|
101.6
|
159
|
280
|
62
|
80
|
25
|
300
|
65
|
88.9
|
121
|
171
|
280
|
68
|
100
|
25
|
325
|
80
|
114.3
|
146
|
218
|
280
|
101
|
125
|
25
|
325
|
100
|
139.7
|
177.8
|
252
|
400
|
101
|
150
|
25
|
350
|
125
|
168.3
|
219.1
|
272
|
600
|
107
|
200
|
25
|
400
|
150
|
219.7
|
273
|
300
|
900
|
123
|
250
|
25
|
520
|
200
|
273
|
355
|
451
|
236
|
122
|
300
|
25
|
635
|
250
|
323.9
|
455
|
572
|
280
|
155
|
350
|
25
|
650
|
300
|
355.6
|
508
|
697
|
325
|
187
|
400
|
25
|
762
|
350
|
406.4
|
610
|
764
|
466
|
221
|
500
|
16
|
914
|
400
|
508
|
680
|
810
|
466
|
211
|
600
|
16
|
1067
|
500
|
610
|
830
|
966
|
325
|
259
|
