气动法兰闸阀结构特点与使用说明

    气动法兰闸阀是具有气动执行机构(双层气缸，并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆气动闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于气动闸阀具备缓冲机构，能有效地减速轻了关闭不锈钢气动阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。

    为了配合用户实现操作自动化，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

气动闸阀结构与使用说明：

1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。

2、上活塞行至行程上端可顶上上回讯器，使之发讯;下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。

3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置;反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。

4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态;反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

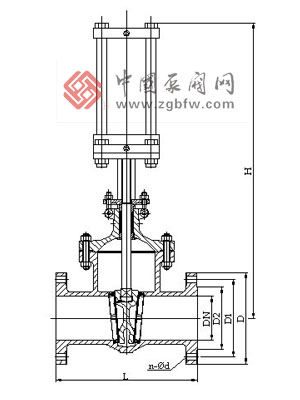

气动法兰闸阀结构图

气动法兰闸阀特点：

重量轻：本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。

平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。

整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。

精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

气动法兰闸阀闸阀优点

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

气动法兰闸阀闸阀的缺点

1、密封面之间易引起冲蚀和擦伤，维修比较困难。

2、外形尺寸较大，开启需要一定的空间，开闭时间长。

3、结构较复杂。

气动法兰闸阀的种类

按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

气动法兰闸阀主要性能参数

主要外形和连接尺寸

气动法兰闸阀 执行器参数

1、电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。

2、环境温度：-20—+60℃（特殊订货-60—+80℃）

3、相对温度：≤90%(25℃时）

4、普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；****型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性　　气体混合物。（详见GB3836.1）

5、防护等级：户外型和****型为IP55（可订制IP67）。

6、工作制：为短时10分钟（可订制30分钟）。
