CQB不锈钢磁力驱动泵产品概述：
CQB不锈钢磁力驱动泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动亢输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏.CQB型磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。CQB不锈钢磁力驱动泵型式及基本参数符合JB/T86-89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
■ CQB不锈钢磁力驱动泵型号意义：
■ CQB不锈钢磁力驱动泵性能范围：
流量：3.2-100m3/h
扬程：20-80m
电机功率：1.1-55kW
使用温度：≤80℃
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

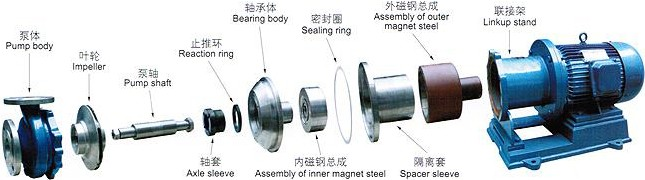

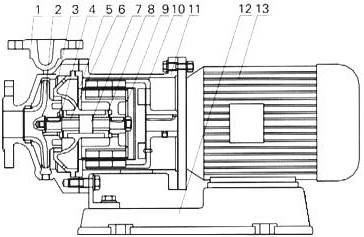

■ CQB不锈钢磁力驱动泵结构示意图：
.bmp)
.bmp)
|
1
|
泵体
|
2
|
叶轮
|
3
|
轴承体
|
4
|
止推环
|
5
|
隔离套
|
6
|
轴套
|
7
|
泵轴
|
8
|
轴承
|
9
|
内磁钢总成
|
10
|
外磁钢总成
|
11
|
联接架
|
12
|
底座
|
13
|
电机
|
|
|
■ CQB不锈钢磁力驱动泵安装与使用：
(一)CQB型不锈钢磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
(二)当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
(三)CQB型不锈钢磁力泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
(六)CQB型不锈钢磁力泵停止工作前，应先关闭排出阀门，然后切断电源。
■ CQB不锈钢磁力驱动泵注意事项：
(一)因磁力泵轴承的冷却和润滑是靠被输途的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。
(二)被输途介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
(三)泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
(四)被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，密度不大于1600Kg／m2，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。
(五)对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
(六)磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
