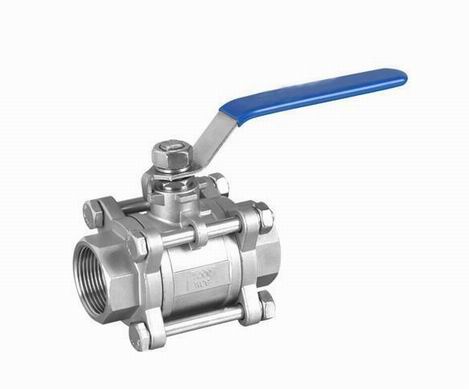

不锈钢丝扣硬密封球阀Q11W-25P型号是由三段阀体结构，密封采用了金属硬密封，整体全部使用优质不锈钢材料铸造精密加工而成，具有耐高温、流量大、耐腐蚀等特点。阀体阀盖之间由四根高强度螺栓，螺帽栓紧，连接方式为内螺纹结构。硬密封球阀于普通软密封球阀最大区别在耐温、耐压、耐磨的区别，丝扣硬密封球阀的精密度要求非常高。
不锈钢丝扣硬密封球阀也可叫螺纹硬密封球阀，是不锈钢阀门中的其中一种，以球体90度旋转而起到开启和关闭的作用。广泛应用于化工、电力、食品、钢铁、制药、矿业等工业领域。
产品特点:
1.密封采用金属硬密封结构，具有耐高温、耐磨等优点。
2.采用全通径结构生产,具有流量大优点.
3.90度旋转开关,启闭速度快.
4.采用优质不锈钢材料加工生产,具有防腐,防锈等特点.
性能参数及标准：
型号
|
公称压力
|
试验压力
|
工作温度(℃)
|
适用介质
|
强度(水)Mpa
|
密封(水)空气(Mpa)
|
低压密封(空气)Mpa
|
Q11W-10P/R
|
1.0
|
1.5
|
1.12
|
0.6
|
≤350
|
硝酸类
|
Q11W-16P/R
|
1.6
|
2.4
|
1.8
|
0.6
|
≤350
|
硝酸类
|
Q11W-25P/R
|
2.5
|
3.75
|
2.8
|
0.6
|
≤350
|
硝酸类
|
主要零部件材料及零件名称：
零件名称
|
材质
|
密封圈
|
SS304/SS304L/SS316/SS316L
|
球体
|
SS304/SS304L/SS316/SS316L
|
密封垫
|
金属缠绕垫
|
手柄
|
普通钢
|
阀体
|
CF8/CF3/CF8M/CF3M
|
阀杆
|
|
止推垫圈
|
金属垫
|
填料
|
石墨
|
填料压盖螺母
|
不锈钢SS304
|
垫圈
|
不锈钢SS304
|
阀杆螺母
|
不锈钢SS304
|
手柄套
|
塑料PLASTIC
|
手柄
|
不锈钢SS304
|
外形结构及连接尺寸：
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
D
|
5.0
|
7.0
|
9.2
|
12.5
|
15.0
|
20.0
|
24.5
|
32
|
L
|
40
|
45
|
56.5
|
60
|
72
|
78
|
85
|
100
|
H
|
35
|
37
|
43.5
|
47
|
50
|
57
|
69
|
74.5
|
E
|
64
|
70
|
90
|
90
|
103
|
103
|
127
|
127
|
安装及使用须知：
1.在安装前必须清洗阀管道内的污垢及灰尘，防止影响密封的使用寿命及效果。
2.必须使用在规定的温度、压力、介质等范围，不可越级使用。
3.经常检查螺栓是否有松动想象，如有应及时拧紧维护。
