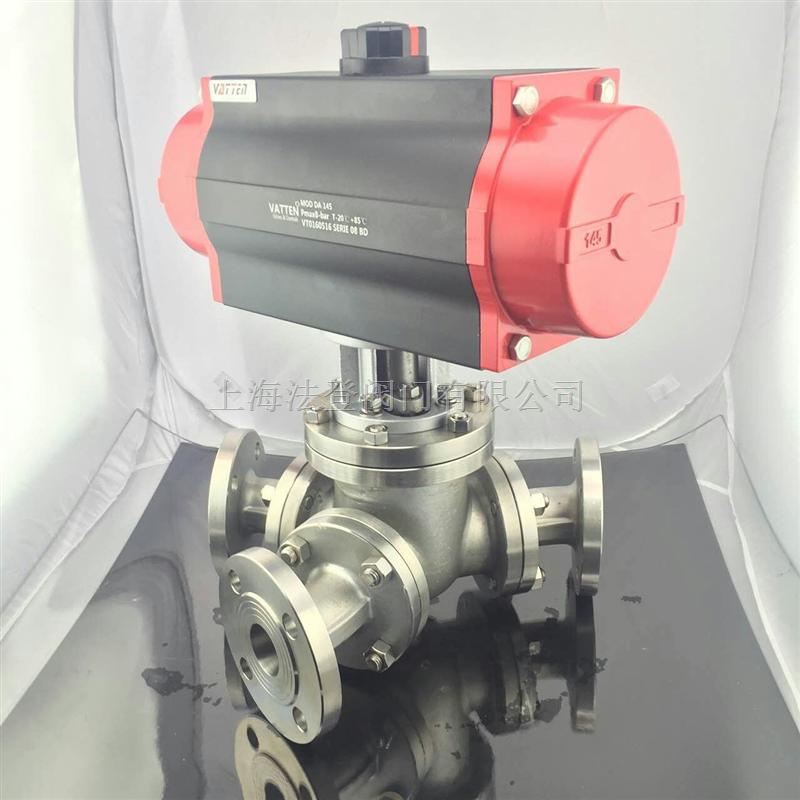

进口气动三通Y型球阀 45度角不锈钢气动三通Y型法兰球阀
气动三通Y型法兰球阀有相互成120°和两通孔成135°，根据需求可实现对介质流向切换的两种工况。Y型三通球阀本身结构紧凑，密封性可靠，结构简单，维修方便，密封面与球面在长闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。
Y型三通球阀型材料和主要参数
| 产品型号 |
Q42F/Y |
|
|
| 阀体 |
WCB |
CF8 |
CF8M |
| 球阀 |
WVB+ENP |
CF8 |
CF8M |
| 阀杆/固定圈 |
2Cr13 |
304 |
316 |
| 阀座 |
PTFE |
PTFE |
PTFE |
| 0形圈/填料 |
PTFE/硬质合金 |
|
PTFE/硬质合金 |
| 适用介质 |
水、油、蒸汽等 |
酸等腐蚀性介质 |
|
| 适用温度 |
-29-425℃ |
-29-425℃ |
|
| 蜗轮Y型三通球阀 |
Q后插入“3” 表示，示例：Q342F/Y |
|
|
| 气动Y型三通球阀 |
Q后插入“6” 表示，示例：Q642F/Y |
|
|
| 电动Y型三通球阀 |
Q后插入“9” 表示，示例：Q942F/Y
|
|
|
阀体
公称通径：DN50-DN300
阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-4.0MPa
结构形式：Y型120度、Y型135度
阀内组件
阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等
进口气动三通Y型球阀 45度角不锈钢气动三通Y型法兰球阀
性能
流道形成120度切换，流道平坦、阻力小、流通能力强
介质无滞留
软密封***高温度250度
硬密封***高425度
泄漏量：零泄漏
回差：±2.5%
进口气动三通Y型球阀 45度角不锈钢气动三通Y型法兰球阀
设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008
