衬里蝶阀是用阀杆一起转动的蝶板估启闭件，用以实现阀门的开启关闭与流量调节。
蝶阀在管道中除了起切断和截流作用外，近年来已经把密封性能作为评价的主要指标，受到市场表睐。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30%-50%，蝶板旋转90。即可实现启、闭过程，又邮于转轴两侧蝶板受介质作用近似相等，转矩相反，因此启闭力矩较小。本公司最新研制的双密封技术（全国首创），使蝶板与轴的联接端处，蝶板的F4外延伸出一定长度的保护套，与轴烧结成一体，再配以F4密封装置，从而彻底防止了虹论著因介质泄漏腐蚀轴部的弊病,保证了蝶阀能长期安全使用，帮深受用户的赞赏。
1、本公司蝶论著基本类型有两种：D71系列中线蝶阀、D73系列偏心阀蝶。采有对分两片式阀体组合，阀府与阀体内衬一体化，阀门工作时，只有全商行阀座与衬商行蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
2、由上述型号演变而成的D41型法兰连接阀体全衬里，D71型蝶板为不锈钢的本衬里蝶阀。
一、结构特点
1、中线蝶阀为整个蝶板与阀座在360。圆周内同心（中线），具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏听偏信心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。
3、四级加载旨性密封，保证了阀门内、外的零泄露；
a：轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
b：轴头端面采用弹性O型圈和轴户处刚性垫圈、弹性橡胶垫组合；
c：轴的径向采用O垫圈金属垫的组合；
d:阀座嵌弹性的阀体槽内。
4、采用可调弹性弹子定位，定位准确，结构简单。（采用 O型圈是为了防止以外泄漏时的安全措施）
5、法兰连接双偏心蝶阀适用于压力较高场合。
二、设计规范
遵循GB/T12238，API 609，MSS SP-67标准
三、驱动方式
手动、蜗轮转动、气动、电动 |

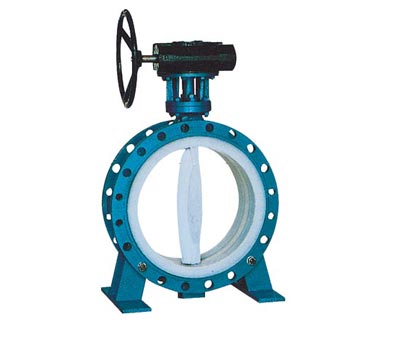

 D371F446型 蜗轮蝶阀 |
