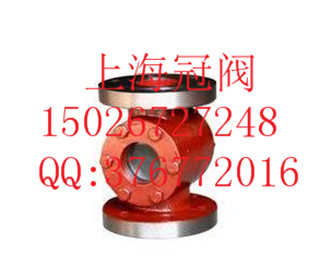

液流观察器/观察镜/溢流镜JS、TS型CB/T422-93的详细信息
公称通径：DN20-200mm
工作温度区间：常温阀-29℃
重量：0.95-35.6kg
外形尺寸：20-200mm
型号：CB/T422-93
品牌：冠阀
驱动方式：自动阀
作用和用途：观察器
结构特征：旋塞和球形
阀体材质：铸铁阀
连接形式：法兰连接
开关方向：直行程
压力环境数值：0-0.4MPa
压力环境类型：低压阀PN
液流观察器 CB/T 422-93
本标准产品适用于介质为水和油类的船舶管路。
1 型式、参数
1.1液流观察器的型式为
J型——法兰连接尺寸按GB 569的镜式液流观察器;
JS型——法兰连接尺寸按GB 2501镜式液流观察器；
T型——法兰连接尺寸按GB 569筒式液流观察器；
TS型——法兰连接尺寸按GB 2501筒式液流观察器；
1.2液流观察器的参数见表
型式
|
公称压力PN
MPa
|
公称通径DN
mm
|
适用介质
|
最高使用温度
℃
|
J型
|
0.4
|
40~50
|
海水、淡水、油（不包含重油）
|
120
|
0.25
|
65~100
|
JS型
|
0.4
|
20~50
|
0.25
|
65~200
|
T型、TS型
|
0.1
|
25~200
|
溢流管路水、油
|
70
|
|
|
2 标记示例
PN0.4、DN40，法兰连接尺寸按GB569的镜式液流观察器标记为：
液流观察器 J4040 CB/T 422-93
PN0.25、DN 200，法兰尺寸按GB 2501的镜式液流观察器标记为：
液流观察器JS2200 CB/T 422-93
3 技术要求
3.1液流观察器的本体材料为HT 200，透明板材料为普通玻璃或
蹦硅玻璃，透明管材料为有机玻璃，螺纹盖材料为ZQSn10-2，
盖板材料为Q235-A。
3.2其他技术要求和试验方法和检验规则按GB 600.
