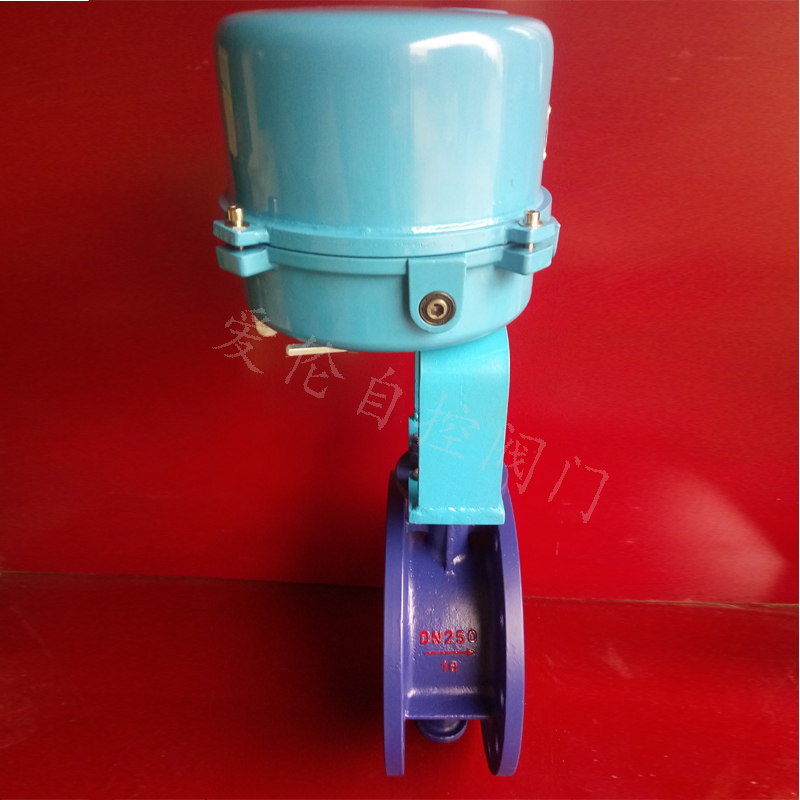

电动高性能调节、切断蝶阀是采用多层次密封的长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
电动蝶阀特点
本系列蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
电动蝶阀生产制造采用标
设计标准
|
GB/T12238-1989、JB/T8527-1997、GB/T4213-2008
|
法兰连接尺寸
|
JB/T79.1(2)-94、GB/T9113.1(2)-2000
|
结构长度
|
GB/T12221-2005
|
压力试验
|
GB/T13927-1992;JB/T9092-1999
|
电动蝶阀主要技术参数
公称通径
（DN）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
流量系数 (CV)
|
95
|
175
|
270
|
375
|
740
|
1400
|
2100
|
3250
|
4680
|
6200
|
8100
|
11000
|
15800
|
21000
|
29000
|
38000
|
转角(α°)
|
90°
|
工作电压
|
220VAC、380VAC
|
工作温度范围℃
|
-40~250
|
输入信号
|
4~20mADC、220VAC、24VDC
|
公称压力（MPa）
|
1.6、4.0、6.4
|
连接形式及标准
|
对夹式、法兰式
|
阀体材料
|
ZG25、304、316、316L
|
阀芯材料
|
304、316、316L
|
阀座材料
|
304、316、F4
|
流量特性
|
近似等百分比
|
泄漏等级
|
V、VI
|
电动蝶阀执行机构
3610R系列电动执行器，是以AC220单相交流电源作为驱动电源，接受来自DCS、PLC系统或调节仪表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信号的全电子式执行机构，该执行机构具备动作切换功能以及开度信号功能和手动等功能。大口径蝶阀一般采用380VAC电动执行器，国内品牌如上海澳托克，扬州电力，天津二通等；国外品牌有英国罗托克、法国伯纳德、德国西博思(西门子)等。
电动蝶阀外形尺寸及重量
单位：mm
公称通径
|
结构长度L
|
外形尺寸
|
连接尺寸PN1.6MPa
|
参考重量
|
DN
|
法兰式
|
对夹式
|
H
|
H
|
D
|
D1
|
Z-d
|
（kg）
|
50
|
108
|
43
|
112
|
530
|
165
|
125
|
4-18
|
19
|
65
|
112
|
46
|
115
|
530
|
185
|
145
|
4-18
|
22
|
80
|
114
|
49
|
120
|
565
|
200
|
160
|
8-18
|
25
|
100
|
127
|
56
|
138
|
600
|
220
|
180
|
8-18
|
28
|
125
|
140
|
64
|
164
|
640
|
250
|
210
|
8-18
|
43
|
150
|
140
|
70
|
185
|
705
|
285
|
240
|
8-22
|
50
|
200
|
152
|
71
|
200
|
775
|
340
|
295
|
12-22
|
64
|
250
|
165
|
76
|
243
|
945
|
405
|
355
|
12-26
|
99
|
300
|
178
|
83
|
250
|
1070
|
160
|
410
|
12-26
|
130
|
350
|
190
|
92
|
280
|
1140
|
520
|
470
|
16-26
|
188
|
400
|
216
|
102
|
305
|
1210
|
580
|
525
|
16-30
|
270
|
450
|
222
|
114
|
350
|
1335
|
640
|
585
|
20-30
|
350
|
500
|
229
|
127
|
380
|
1415
|
715
|
650
|
20-33
|
375
|
600
|
267
|
154
|
445
|
1605
|
840
|
770
|
20-36
|
560
|
700
|
292
|
165
|
480
|
1844
|
910
|
840
|
24-36
|
610
|
800
|
318
|
190
|
530
|
2040
|
1025
|
950
|
24-39
|
880
|
电动蝶阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数
1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性）
3、阀作用形式(电-关式或电-开式）
4、流量特性
5、阀前、阀后压力
6、阀体、阀芯材料
7、输入信号
8、是否带附件，说明附件型号，以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口、配管；
5、真空条件下使用；
6、指定涂层颜色
7、特殊介质（氧气、氯气、氢气）；
8、使用不锈钢连接件；
三、若已经由设计单位选定我公司的产品型号，请按型号直接向我公司销售部订购.
四、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关.
