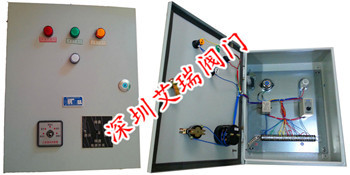

人防通风方式控制箱
深圳市艾瑞阀门有限公司联系方式：
电话：0755-28192533 手机：13537550155 网址：www.szarfm.com 网址：www.arfm88.com
艾瑞阀门人防设备产品有：手动密闭阀门、手电动密闭阀门、****波地漏、不锈钢****地漏、全不锈钢****地漏、****超压排气活门、自动排气活门、****波阀门、电动脚踏两用风机、****清扫口、****按钮、油网除尘器、过滤吸收器、倾斜式微压计、风量测压装置、插板阀、换气堵头、通风方式控制箱、通风方式信号灯箱、微孔复合消声器、消声百叶回风口、防火调节阀、风量调节阀、风量止回阀等。
一、人防通风方式控制箱用途
通风方式控制箱是地下工程（人防）专用装置，用于战时工事不同防护通风方式转换的指令传送和报警信号显示。
二、人防通风方式控制箱信号装置组成
本装置由指挥端通型信号控制箱和接收端若干信号箱组成，控制箱有6路及12路输出两种。由于指挥端也有一信号输入，并采用统一信号参数，因此本装置既可用于单独工事的通风方式信号系统，亦可用于人防区片工事群中组成分级信号系统，实现区片战时统一指挥运行。
三、通风方式控制箱技术规格
产品名称
|
用途
|
信号方式
|
清洁式
|
滤毒式
|
隔绝式
|
音响
|
输出信号回路数
|
输入信号回路数
|
传输线芯数
|
附设呼唤门铃
|
12路通风方式信号控制箱
|
上级工事发讯端或下级工事发讯接收端
|
绿灯
|
黄灯
|
红灯
|
警灯
|
12
|
1
|
每路6芯
|
2路每路6芯
|
6路通风方式信号控制箱
|
6
|
通风方式信号箱
|
值守岗位信号报警及显示
|
/
|
6芯
|
/
|
四、人防通风方式控制箱外型尺寸
序号
|
符号
|
名称
|
规格
|
单位
|
数量
|
1
|
|
箱体
|
JX3002
|
个
|
1
|
2
|
KT
|
晶体管时间继电器
|
JS14A-120
|
个
|
1
|
3
|
KL
|
晶体管闪烁继电器
|
JSZ-2
|
个
|
1
|
4
|
2SA
|
转换开关
|
LW5-15
|
个
|
1
|
5
|
1SA
|
组合开关
|
HZ10-10
|
个
|
1
|
6
|
FU
|
熔断器
|
RL1-15
|
个
|
1
|
7
|
RD
|
白色信号灯
|
AD16
|
个
|
1
|
8
|
ORD
|
红色信号灯
|
AD16
|
个
|
1
|
OGN
|
绿色信号灯
|
AD16
|
个
|
1
|
OYE
|
黄色信号灯
|
AD16
|
个
|
1
|
9
|
OHA
|
电铃
|
220V 2”
|
个
|
1
|
10
|
X
|
端子板
|
JDO-1024
|
个
|
1
|
五、通风方式控制箱装置特点
A、具有发讯监视功能，可及时发现信号传输故障；
B、具有接收端回复信号，能及时掌握各值班岗位的执行情况；
C、可进行系统自检和试验，便于维护管理；
D、通用性强，系统可任意扩展，适用于各种规模的人防工事和区片。
