河北博泵8SH-6型双吸环保中开泵厂家直销

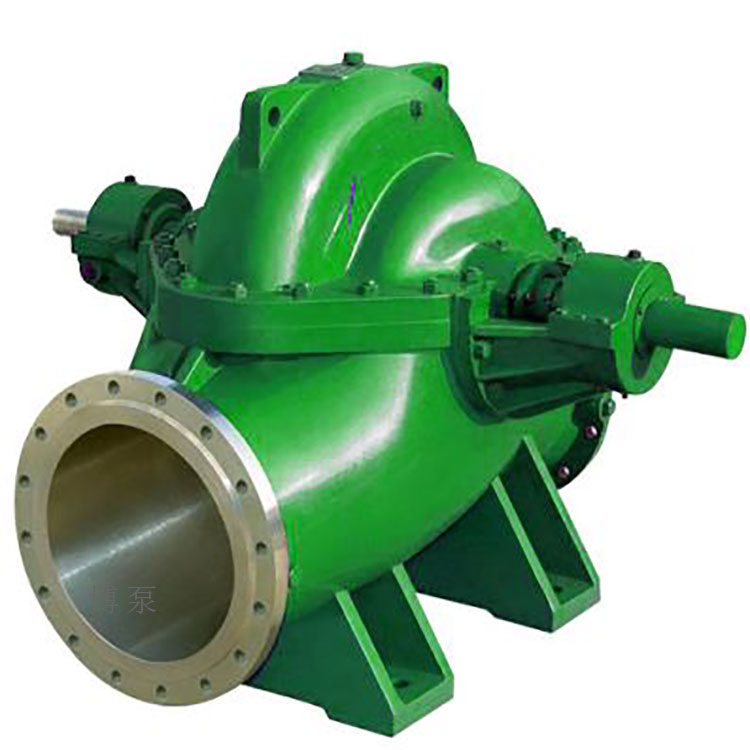

S，SH型卧式单级双吸中开离心泵概述
S，SH型卧式单级双吸水平中开农用离心泵系更新换代的gao效节能新产品，其适用范围比SA、SH更加广泛。采用标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。S，SH型卧式单级双吸中开离心泵供输送清水或物理化学性质类似于水的液体。S，SH型卧式单级双吸中开离心泵广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。
S，SH型卧式单级双吸中开离心泵结构说明
S，SH型卧式单级双吸中开离心泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
S，SH型卧式单级双吸中开离心泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔。
经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
S，SH型卧式单级双吸中开离心泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
S，SH型卧式单级双吸中开离心泵密封环用以减少水泵压力室的水漏回吸水室。
S，SH型卧式单级双吸中开离心泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据需要也可装机mi封）。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
S，SH型卧式单级双吸中开离心泵材质说明
S，SH型卧式单级双吸中开离心泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。
S，SH型卧式单级双吸中开离心泵型号说明
例：500 S/SH 35A
500——泵入口直径500mm
S/SH——单级、双吸、中开离心清水泵
35——设计点扬程35m
A——叶轮di一次切割
S，SH型卧式单级双吸中开离心泵性能参数
泵型号
|
流量q
|
|
扬程h
|
转数n
|
功率p(kw)
|
|
效率%
|
必须汽蚀余量
|
叶轮直径
|
泵重
|
|
m3/h
|
l/s
|
m
|
r/min
|
轴功率
|
电机功率
|
%
|
(npsh) r m
|
mm
|
kg
|
|
126
|
35
|
84
|
|
40
|
|
72
|
|
|
|
150s78/6sh-6
|
162
|
45
|
78
|
2950
|
46.5
|
55
|
74
|
4.7
|
258
|
150
|
|
198
|
55
|
70
|
|
52.4
|
|
72
|
|
|
|
|
111.6
|
31
|
67
|
|
30
|
|
68
|
|
|
|
150s78a/6sh-6a
|
144
|
40
|
62
|
2950
|
33.8
|
45
|
72
|
4.7
|
225
|
150
|
|
180
|
50
|
55
|
|
38.5
|
|
70
|
|
|
|
|
130
|
36.2
|
52
|
|
25
|
|
73.9
|
|
|
|
150s50/6sh-9
|
170
|
47.2
|
47.6
|
2950
|
27.6
|
37
|
79.8
|
4.7
|
205
|
145
|
|
220
|
61.2
|
35
|
|
31.3
|
|
67
|
|
|
|
|
111.6
|
31
|
43.8
|
|
18.5
|
|
72
|
|
|
|
150s50a/6sh-9a
|
144
|
40
|
40
|
2950
|
20.9
|
30
|
75
|
4.7
|
191
|
145
|
|
180
|
50
|
35
|
|
24.5
|
|
70
|
|
|
|
|
180
|
50
|
100
|
|
71
|
|
69
|
|
|
|
200s95/8sh-6
|
234
|
65
|
93.5
|
2950
|
81.1
|
110
|
73.5
|
4.5
|
282
|
309
|
|
288
|
80
|
82.5
|
|
89.8
|
|
73.5
|
|
|
|
|
216
|
60
|
69
|
|
55
|
|
74
|
5.3
|
|
|
200s63/8sh-9
|
288
|
80
|
62.5
|
2950
|
61.6
|
75
|
79.5
|
4.5
|
231
|
265
|
|
351
|
97.5
|
50
|
|
67.8
|
|
70.5
|
3
|
|
|
|
180
|
50
|
54.5
|
|
41
|
|
65
|
5.5
|
|
|
200s63a/8sh-9a
|
270
|
75
|
46
|
2950
|
48.3
|
55
|
70
|
5.0
|
207
|
265
|
|
324
|
90
|
37.5
|
|
51
|
|
65
|
3.8
|
|
|
|
216
|
60
|
48
|
|
35.7
|
|
79
|
5.0
|
|
|
200s42/8sh-13
|
288
|
80
|
41.3
|
2950
|
39.5
|
45
|
82
|
3.6
|
204
|
219
|
|
342
|
95
|
35
|
|
42.3
|
|
77
|
3.0
|
|
|
|
198
|
55
|
43
|
|
30.5
|
|
76
|
5.2
|
|
|
200s42a/8sh-13a
|
270
|
75
|
36
|
2950
|
33.1
|
37
|
80
|
4.2
|
193
|
218
|
|
310
|
86
|
31
|
|
34.4
|
|
76
|
3.0
|
|
|
