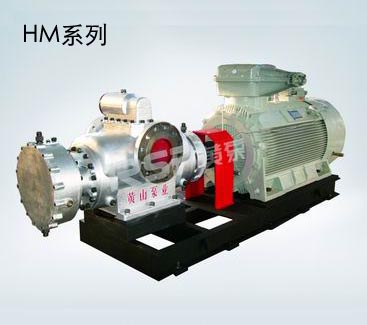

RSP黄泵HM系列双螺杆泵
HM 双吸双螺杆泵主要由主动轴和从动轴及分别装在主从动轴上的同步齿轮组成，每根轴上装有一对旋向相反的螺旋套，主动轴通过同步齿轮将动力传递给从动轴，因而主从轴上相互啮合的螺旋套没有金属接触。
当泵工作时，主从动轴上相互啮合的螺旋套和泵体或衬套间形成一个容积恒定的密闭腔室，从泵进口法兰进入泵腔的流体介质均匀地分别流向螺杆轴的两端，然后进入密闭腔室，随螺杆轴的转动分别被送到泵体中间，两者汇合在一起，最终送达泵的出口，从而实现泵输送的目的。
一、产品特点
1、输送介质范围较广，并且允许介质含有一定量的杂质；
2、螺杆和螺套一体化设计，提高轴的刚性和挠度，运行稳定，可靠；
3、多种轴承冷却方式选择，更好保护轴承工作，延长工作寿命；
4、结构优化设计，可允许短时间的干运转；
5、特具有很强的自吸能力和较低的NPSHr值，且能输送一定比例的汽液混输；
6、多种轴承冷却方式选择，更好保护轴承工作，延长工作寿命；
二、应用范围
HM系列双螺杆泵产品可输送各种性质的流体介质，包括低粘度和高粘度，润滑性和非润滑性等，同时允许输送的介质含有部分的固体颗粒，大量运用在石油、化工、冶金、钢铁、电力、船舶、建材、食品等行业：
u 油田：输送各种污油、聚合物、原油；
u 石油化工：输送各种石油制品；
u 造船工业：船用货油泵、扫舱泵、船用压载泵、主机润滑泵、燃油装卸泵等；
u 冶金行业：循环油泵、润滑油泵、油料输送；
u 热电厂：重油及原油输送泵、燃油泵、燃油喷射泵；
u 食品工业：酒厂、食品厂、糖厂、罐头厂等；
玻璃行业：重油燃油泵、燃油喷射泵；
三、型号说明
|
系列代号
|
规格型号
|
进出口形式
|
冷却方式
|
|
HM
|
208
|
—
|
88
|
B
|
S
|
|
1.规格型号：前一栏数字表示规格，后一栏数字表示具体导程，具体可参看性能参数表；
2.进出口形式：A，可省略，表示右进左出；A0表示左进右出；B表示右进左出
3.冷却方式：无代号表示自然冷却，F表示散热片冷却，S表示水冷却；
注：当工作温度小于120℃时,可选择自然冷却(标准型式)；
当工作温度大于120℃，小于140℃时,建议用散热片冷却齿轮箱；
当工作温度大于140℃时,建议用冷却水冷却齿轮箱和前轴承座；
|
|
|
|
|
|
|
四、性能参数
介质粘度：2.0～100000mm2/s；
流量范围：125～4800L/min；
最高压力：6.3MPa；
最高温度：180℃
五、安装形式
卧式安装方式
