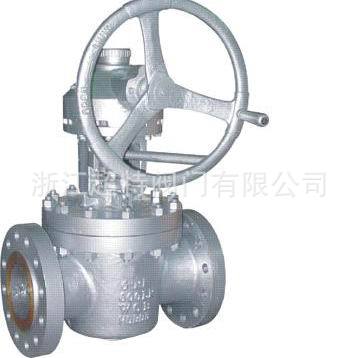

法兰连接美标提升式硬密封旋塞阀
◆产品结构特点 法兰连接美标提升式硬密封旋塞阀适用于公称压力CLASS150-1500LBS，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 ◆其主要结构特点 1、产品结构合理、密封可靠、性能优良、造型美观；
2、阀门的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损。
3、双向流动，安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。◆阀门的启闭工作原理 阀门的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而阀闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封。
◆技术规范
结构形式
BB-BG-OS&Y
驱动方式
手轮、伞齿轮、手柄
设计标准
API599、API6D
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598.API6D
注：阀门连接法兰尺寸可根据用户要求设计制造。
◆产品性能规范
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤550℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5
1500
37.5
27.5
◆主要零部件材质
序号
名称
材质
1
阀体
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3
垫子
柔性石墨+不锈钢
4
阀盖
5
螺栓
ASTM A193-B7，A320-B8 A193-B8M
6
六角螺母
ASTM A194-2H，A194-8，A194-8M
7
填料
柔性石墨
8
填料压盖
9
手柄
ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
10
阀杆螺母
铜合金
11
手轮
ASTM A536 Gr.60-40-18 ASTM A216-WCB
