Z941H电动法兰闸阀
一、电动法兰闸阀 产品概述
川速公司的电动法兰闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动契式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
 |
 |
|---|

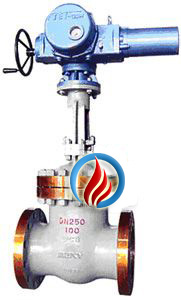

| 电动铸钢闸阀 (法兰式) |
电动法兰闸阀 (不锈钢) |
|---|
二、电动法兰闸阀 产品特点
1、闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
三、电动法兰闸阀 主要设计规范
| 设计与制造 |
GB/T12234 |
|---|
| 连接端尺寸 |
结构长度 |
GB/T12221 |
| 法兰尺寸 |
JB79 |
| 检验与试验 |
JB/T9092 |
| 材 料 |
碳钢 |
GB/T12229 |
| 不锈钢 |
GB/T12230 |
| 标 志 |
GB/T12220 |
| 供 货 |
JB/T7928 |
四、电动法兰闸阀 主要零件材料
| 阀体、阀盖 |
阀板 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度(≤℃) |
|---|
| WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
| ZGlCr5MO |
ZGlCr5M0+ Stellite12 |
1Crl8Ni9+ Stellite6 |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
| ZGlCrl8Ni9Ti |
Crl了Ni2 |
1Crl8Ni9+ Stellite6 |
1Crl8Ni9Ti |
PTFE |
硝酸类、碱类 |
200 |
| ZG00Crl7Nil4M02 |
316L+ Stellite12 |
316L+Stel1ite6 |
316L |
PTFE |
尿素、甲铵液、磷酸 |
200 |
五、电动法兰闸阀 外形图
 |
 |
|---|
| 电动法兰闸阀(电动契式闸阀) |
电动法兰闸阀(电动契式闸阀) |
|---|
六、电动法兰闸阀 安装连接尺寸
| 公称压力 PN(MPa) |
公称通径 DN(mm) |
标准值 |
参考值 |
电装型号 |
|---|
| L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
质量(kg) |
|---|
| 1.6 |
50 |
250 |
160 |
125 |
100 |
/ |
16 |
3 |
/ |
4-φ18 |
590 |
678 |
90 |
DZWl0A |
| 65 |
265 |
180 |
145 |
120 |
/ |
18 |
3 |
/ |
4-φ18 |
590 |
693 |
96 |
DZWl5A |
| 80 |
280 |
195 |
160 |
135 |
/ |
20 |
3 |
/ |
8-φ18 |
590 |
755 |
108 |
DZW20A |
| 100 |
300 |
215 |
180 |
155 |
/ |
20 |
3 |
/ |
8-φ18 |
590 |
820 |
126 |
DZW20A |
| 150 |
350 |
280 |
240 |
210 |
/ |
24 |
3 |
/ |
8-φ23 |
590 |
994 |
199 |
DZW20A |
| 200 |
400 |
335 |
295 |
265 |
/ |
26 |
3 |
/ |
12-φ23 |
590 |
1138 |
254 |
DZW30A |
| 250 |
450 |
405 |
355 |
320 |
/ |
30 |
3 |
/ |
12-φ25 |
810 |
1409 |
310 |
DZW45A |
| 300 |
500 |
460 |
410 |
375 |
/ |
30 |
4 |
/ |
12-φ25 |
810 |
1588 |
391 |
DZW60 |
| 350 |
550 |
520 |
470 |
435 |
/ |
34 |
4 |
/ |
16-φ25 |
830 |
1755 |
729 |
DZW90 |
| 400 |
600 |
580 |
525 |
485 |
/ |
36 |
4 |
/ |
16-φ30 |
830 |
1902 |
992 |
DZWl20 |
| 450 |
650 |
640 |
585 |
545 |
/ |
40 |
4 |
/ |
20-φ30 |
870 |
214l |
1168 |
DZWl80 |
| 500 |
700 |
705 |
650 |
608 |
/ |
44 |
4 |
/ |
20-φ34 |
870 |
2276 |
1222 |
DZW250 |
| 600 |
800 |
840 |
770 |
718 |
/ |
48 |
5 |
/ |
20-φ41 |
870 |
2474 |
1376 |
DZW250 |
| 2.5 |
50 |
250 |
160 |
125 |
100 |
/ |
20 |
3 |
/ |
4-φ18 |
590 |
678 |
95 |
DZWl0A |
| 65 |
265 |
180 |
145 |
120 |
/ |
22 |
3 |
/ |
4-φ18 |
590 |
693 |
99 |
DZWl5A |
| 80 |
280 |
195 |
160 |
135 |
/ |
22 |
3 |
/ |
8-φ18 |
590 |
755 |
113 |
DZW20A |
| 100 |
300 |
230 |
190 |
160 |
/ |
24 |
3 |
/ |
8-φ23 |
590 |
820 |
132 |
DZW20A |
| 150 |
350 |
300 |
250 |
218 |
/ |
30 |
3 |
/ |
8-φ25 |
590 |
934 |
206 |
DZW30A |
| 200 |
400 |
360 |
310 |
278 |
/ |
34 |
3 |
/ |
12-φ25 |
590 |
1138 |
257 |
DZW30A |
| 250 |
450 |
425 |
370 |
332 |
/ |
36 |
3 |
/ |
12-φ30 |
810 |
1409 |
317 |
DZW45A |
| 300 |
500 |
485 |
430 |
390 |
/ |
40 |
4 |
/ |
16-φ30 |
810 |
1588 |
412 |
DZW60A |
| 350 |
550 |
550 |
490 |
448 |
/ |
44 |
4 |
/ |
16-φ34 |
830 |
1750 |
750 |
DZW90 |
| 400 |
600 |
610 |
550 |
505 |
/ |
48 |
4 |
/ |
16-φ34 |
830 |
1902 |
1042 |
DZWl20 |
| 450 |
650 |
660 |
600 |
555 |
/ |
50 |
4 |
/ |
20-φ34 |
870 |
2141 |
1275 |
DZWl20 |
| 500 |
700 |
730 |
660 |
610 |
/ |
52 |
4 |
/ |
20-φ41 |
870 |
2276 |
1420 |
DZWl80 |
| 600 |
800 |
840 |
770 |
718 |
/ |
56 |
5 |
/ |
20-φ41 |
870 |
2474 |
1522 |
DZW250 |
| 4．0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
69l |
95 |
DZWl0A |
| 65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
711 |
102 |
DZWl5A |
| 80 |
310 |
195 |
160 |
135 |
12l |
22 |
3 |
4 |
8-φ18 |
590 |
775 |
115 |
DZW20A |
| 100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
590 |
871 |
163 |
DZW20A |
| 150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
590 |
1028 |
219 |
DZW30A |
| 200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
590 |
1325 |
373 |
DZW45A |
| 250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4．5 |
12-φ34 |
810 |
1400 |
480 |
DZW60A |
| 300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4．5 |
16-φ34 |
830 |
1653 |
686 |
DZW90 |
| 350 |
850 |
570 |
510 |
465 |
422 |
52 |
4 |
5 |
16-φ41 |
870 |
179l |
1021 |
DZWl20 |
| 400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
870 |
2092 |
1450 |
DZWl80 |
| 500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ4l |
1170 |
2465 |
2150 |
DZW250 |
| 6.4 |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ18 |
590 |
790 |
102 |
DZWl5A |
| 65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ18 |
590 |
840 |
106 |
DZW20A |
| 80 |
310 |
210 |
170 |
140 |
12l |
30 |
3 |
4 |
8-φ18 |
590 |
890 |
123 |
DZW20A |
| 100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4．5 |
8-φ23 |
590 |
1020 |
154 |
DZW30A |
| 150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4．5 |
8-φ25 |
590 |
1290 |
317 |
DZW30A |
| 200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4．5 |
12-φ30 |
590 |
1475 |
437 |
DZW45A |
| 250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4．5 |
12-φ34 |
810 |
1500 |
606 |
DZW60A |
| 300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4．5 |
16-φ34 |
830 |
1820 |
732 |
DZW90 |
七、电动法兰闸阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
